Ciao a tutti,
come ho spiegato sul topic riguardante l’aggiornamento di Geomap, in questi giorni abbiamo aggiornato il server di www.topgeometri.it per gestire anche i fogli di mappa che hanno numerazione superiore a 999 come avviene, ad esempio, nei Comuni di Roma e Torino.
Questa modifica comporta la necessità di aggiornare Geocat a questa nuova versione, altrimenti il download dei PF fallisce.
A questo proposito riassumo qui di seguito le funzionalità di Geocat riguardanti i PF.

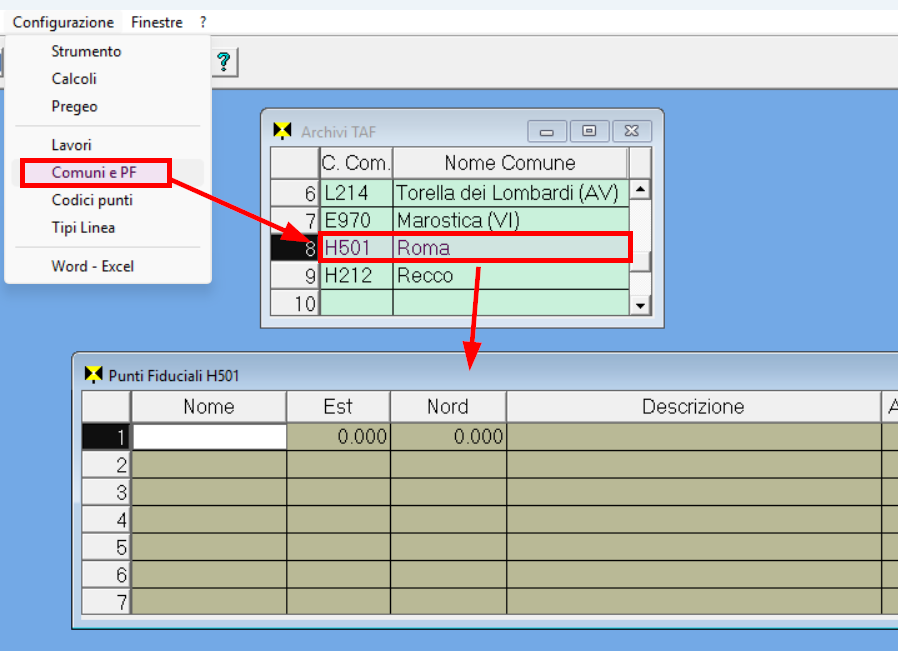

Dal menù Comuni e PF si apre la tabellina nella quale si possono definire i Comuni dei propri lavori, inserendo il codice catastale e la denominazione. Facendo poi doppio clic sulla riga di un Comune, si apre la tabella dei PF:

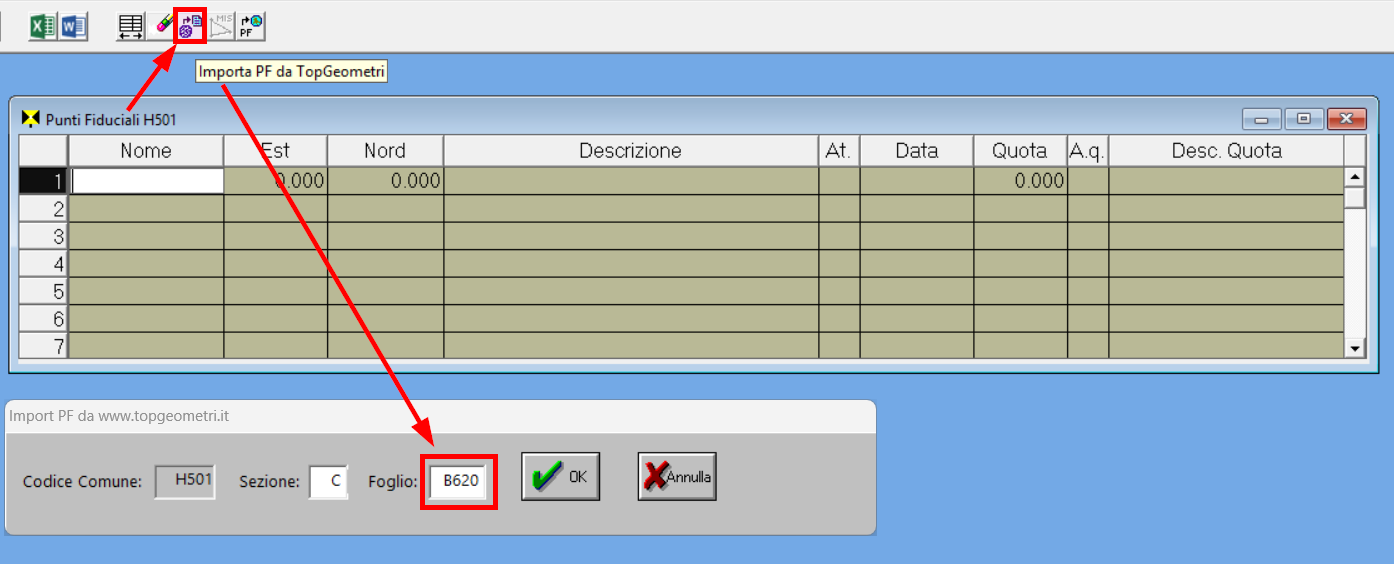

Da questa tabella, attivando il comando (icona) Importa PF da TopGeometri, si apre la mascherina di inserimento della sezione censuaria e del foglio di mappa di cui si desidera scaricare i PF (il codice Comune è ovviamente già impostato):
Come si può vedere qui sopra, con questo aggiornamento è ora possibile indicare fogli la cui numerazione supera 999, come ad esempio nel caso di Roma e Torino. Per questi fogli si deve seguire la convenzione catastale, cioè le centinaia vanno tramutate in un lettera maiuscola, secondo questo schema:
A = 1000
B = 1100
C = 1200
…
Ad esempio, nel caso mostrato qui sopra, il foglio numero 1162 viene indicato come:
B620
dove: B = 11 centinaia, 62 = unità, 0 è l’allegato (che può essere una lettera nel caso esista).

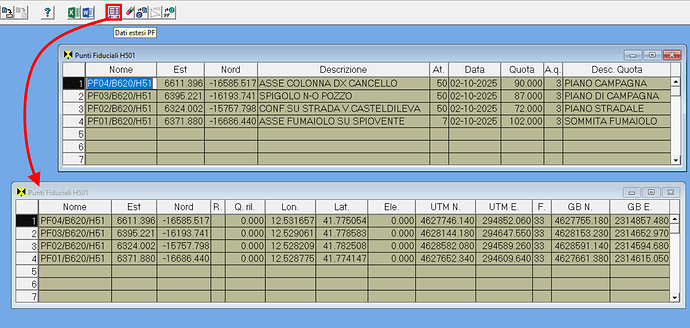

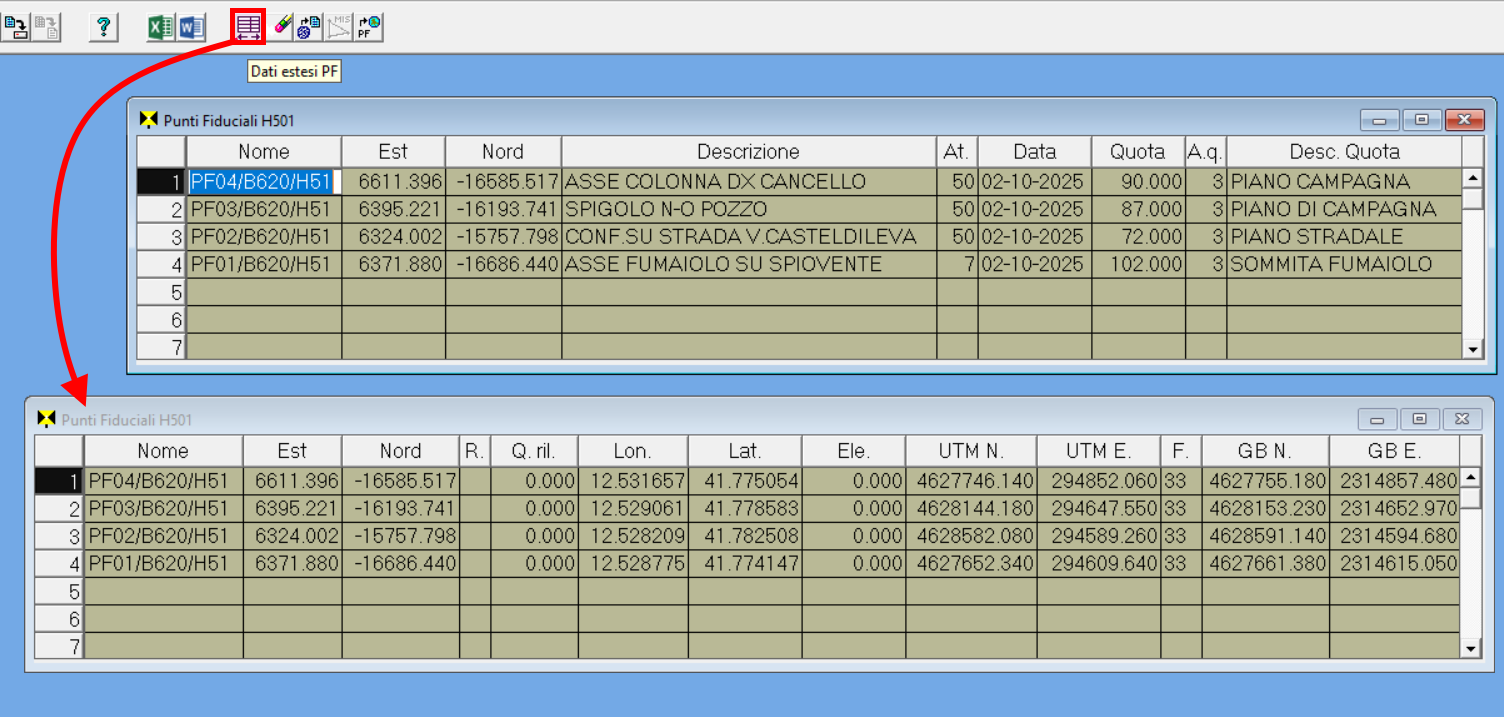

Cliccando OK si ottiene il download dei PF di quel foglio sulla tabella. Questa inizialmente appare con i dati classci dei PF: nome, coordinate catastali, descrizione, attendibilità, data di istituzione, quota, attendibilità quota, descrizione quota; ma può essere espansa con i dati estesi: quota rilevata, coordinate geografiche WGS84 longitudine / latitudine / elevazione ellissoidica, coordinate e fuso UTM, coordinate Gauss-Boaga. Per passare dalla tabella standard a quella estesa, basta attivare il comando (icona) Dati estesi PF come mostrato qui:

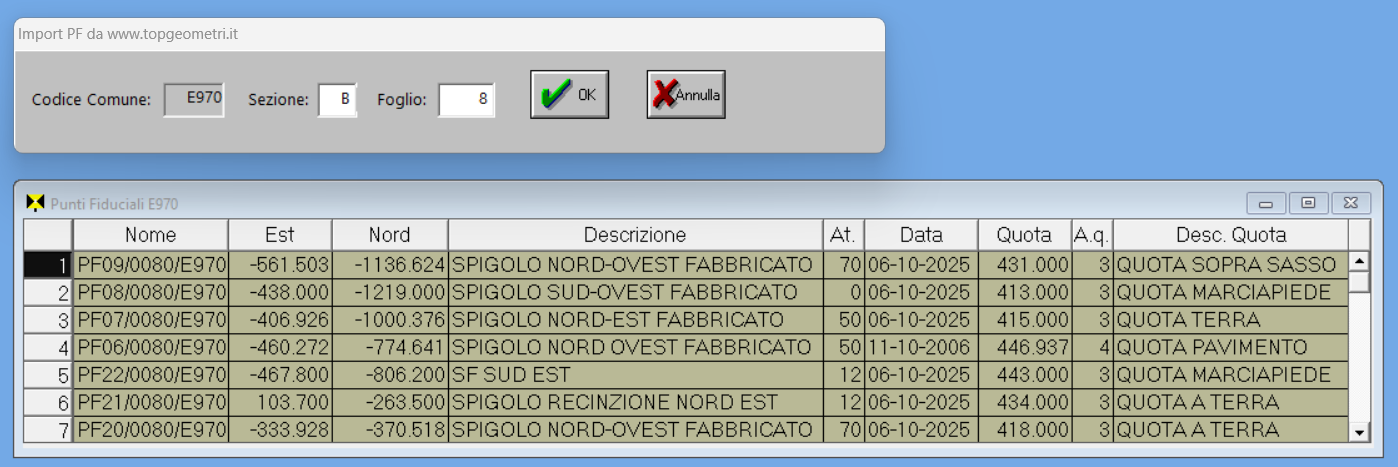

N.B.: se il foglio dei PF richiesti non supera 999, si può inserire con il solo numero senza zeri anteposti né lo zero dell’allegato), come si vede qui:

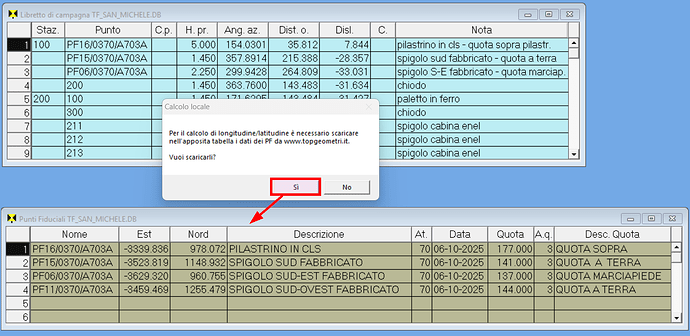

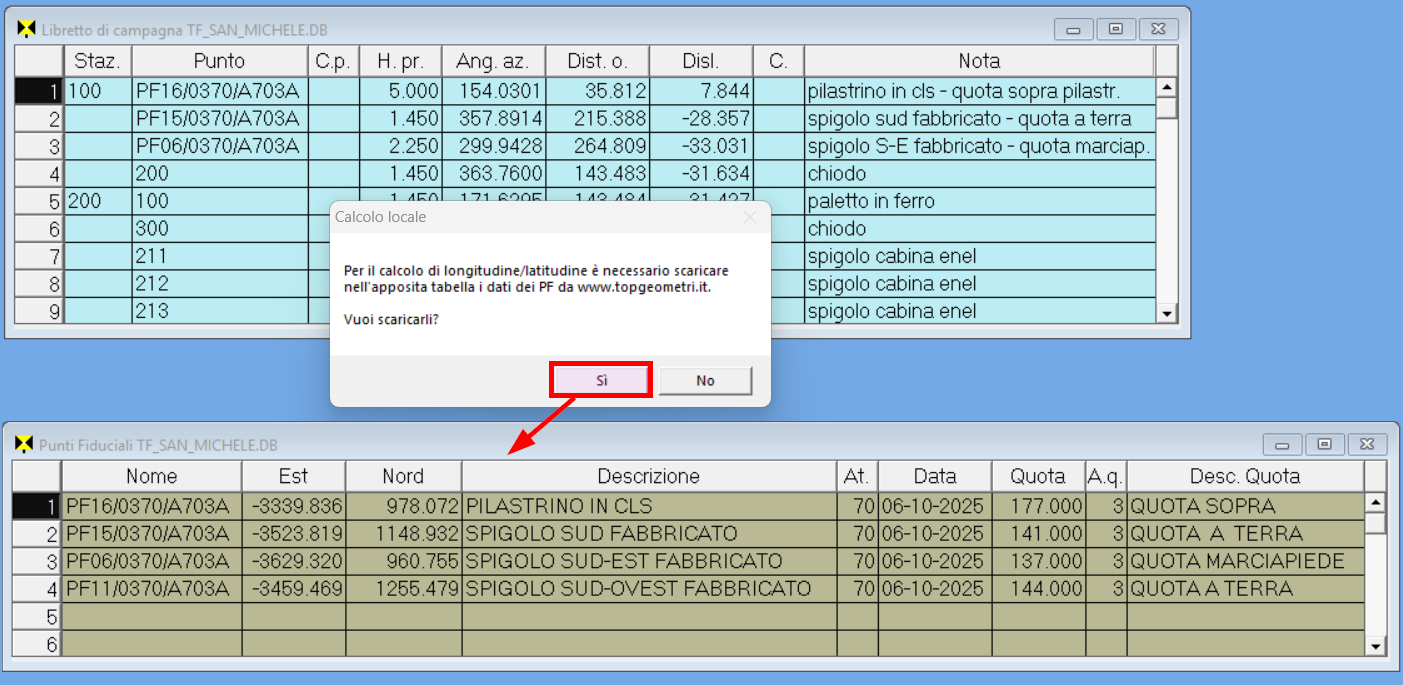

I PF vengono scaricati da www.topgeometri.it anche durante il calcolo dei rilievi. Attivando il calcolo esce infatti la richiesta riprodotta qui di seguito alla quale, rispondendo affermativamente, segue il download nella tabella dei PF di quel rilievo.

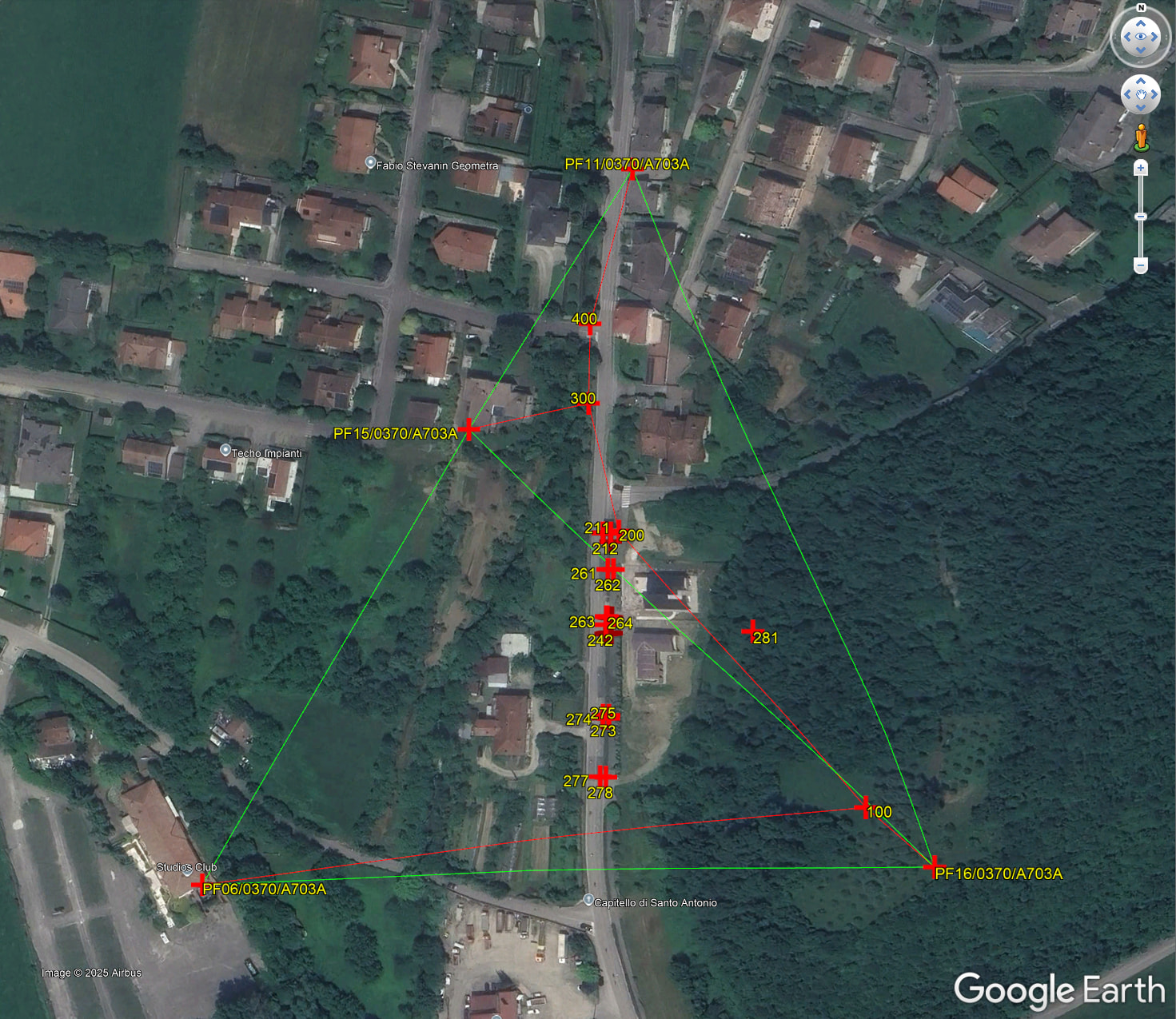

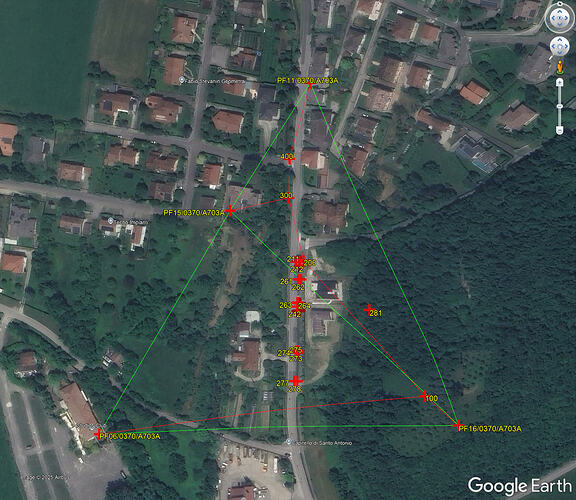

Ricordo che quest’ultima prestazione è particolarmente utile per i rilievi eseguiti con TS perché permette di esportarli su Google Earth, cosa ovviamente impossibile senza l’aggancio ai PF:
Come aggiornarsi
L’aggiornamento si scarica dal menù Software | Geocat e aggiorna anche il software Geomap. Come al solito va scaricata l’installazione completa se non avete ancora installato la versione 6.04, oppure l’aggiornamento 6.04.0014 se invece l’avete già installata. Lanciata l’installazione, se Windows dà il messaggio di protezione, bisogna cliccare su Ulteriori informazioni e poi su Esegui comunque.
