Ciao a tutti,
sul sito www.topgeometri.it è disponibile l’aggiornamento n. 17 di Geocat 6.03 (vedi alla fine Come aggiornarsi) che ottimizza l’import dei file XY di sole coordinate planimetriche esportati da CorrMap o da altri software. Spiego di seguito l’operatività mediante un esempio.
Supponiamo di dover importare questo file XY (nome punto, X, Y):
82,732670.02,5183333.13
83,732667.88,5183324.69
84,732656.90,5183311.07
85,732668.75,5183270.97
86,732673.40,5183266.71
87,732691.42,5183259.90
89,732689.10,5183247.64
88,732697.58,5183265.76
90,732689.03,5183234.40
80,732667.00,5183431.89

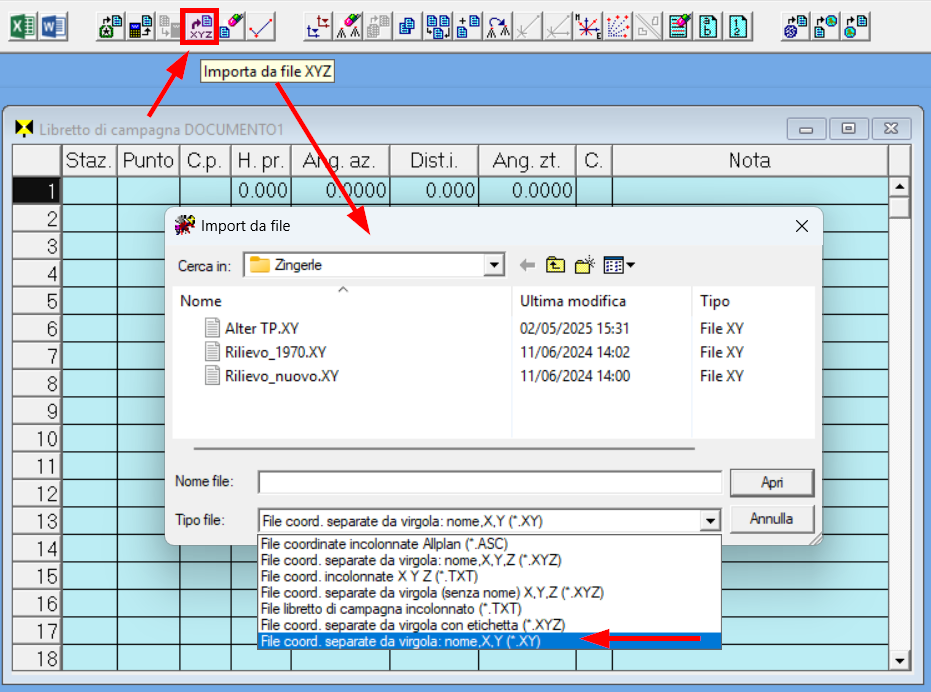

In Geocat apro un nuovo rilievo, attivo il comando (icona) Importa da file XYZ, si apre la finestra per la selezione dei file. Apro la tendina Tipo file e seleziono l’ultima scelta: File coord. separate da virgola: nome.X.Y (*.XY) in modo che la ricerca avvenga sui file con estensione .XY, quindi seleziono il file desiderato:

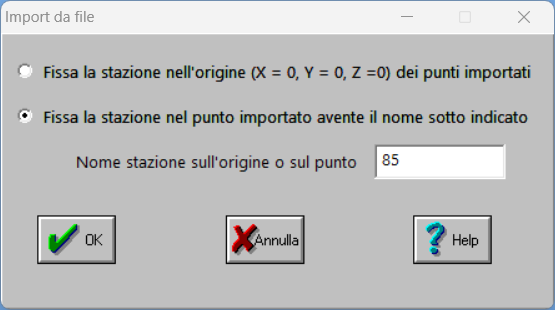

Si apre la mascherina che segue:
Le due opzioni alternative in alto hanno il seguente significato:
-
Fissa la stazione nell’origine (X = 0, Y = 0, Z =0) dei punti importati:
questa scelta va fatta se si vuole fissare la stazione TS del rilievo sull’origine 0.000, 0.000 delle coordinate dei punti importati. -
Fissa la stazione nel punto importato avente il nome sotto indicato:
questa opzione va selezionata quando si vuole fissare la stazione TS del rilievo su uno dei punti importati, in modo che il rilievo stesso mantenga le coordinate del file XY, come in questo esempio.
A seconda della scelta di cui sopra, nella cella Nome stazione sull’origine o sul punto va indicato:
-
Il nome da dare alla stazione posta sull’origine 0.000, 0.000, nome che ovviamente deve essere diverso da quello dei punti da importare.
-
Il nome del punto da importare sul quale si vuole fissare la stazione, in questo esempio il punto 85.

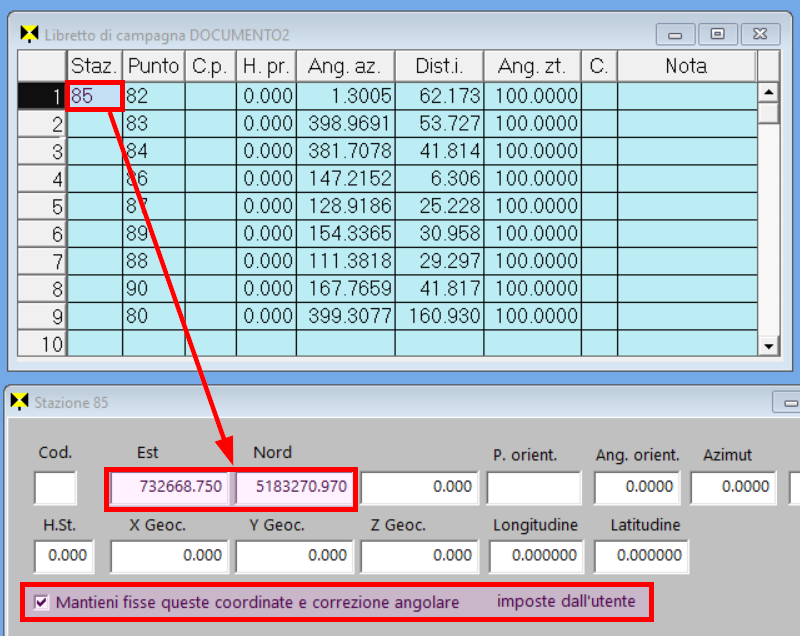

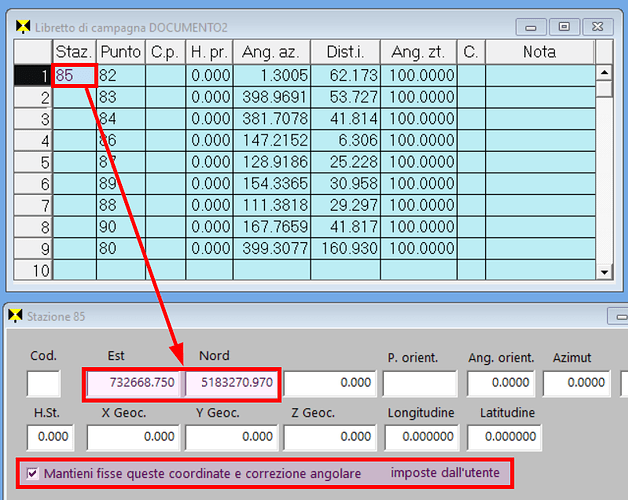

Cliccando OK i punti vengono importato in un rilievo TS con la stazione così definita. Facendo doppio clic sulla cella della stazione 85 si può notare che alla stessa sono state assegnate le coordinate del file ed è stata selezionata anche l’opzione Mantieni fisse queste coordinate e correzione angolare imposte dall’utente:

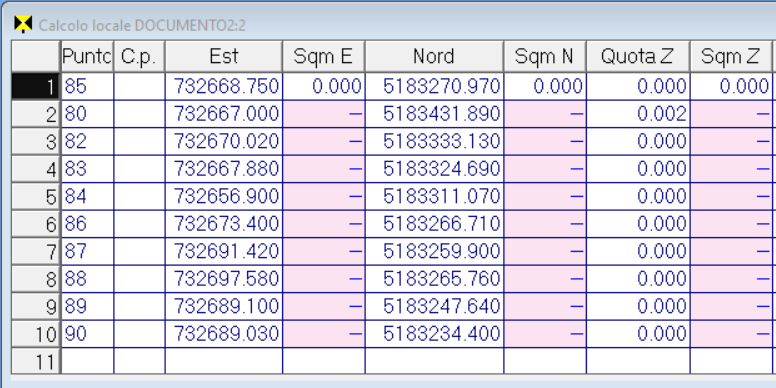

Questo significa che lanciando il Calcolo locale del rilievo si tornerà ad ottenere le coordinate originarie dei punti importati:

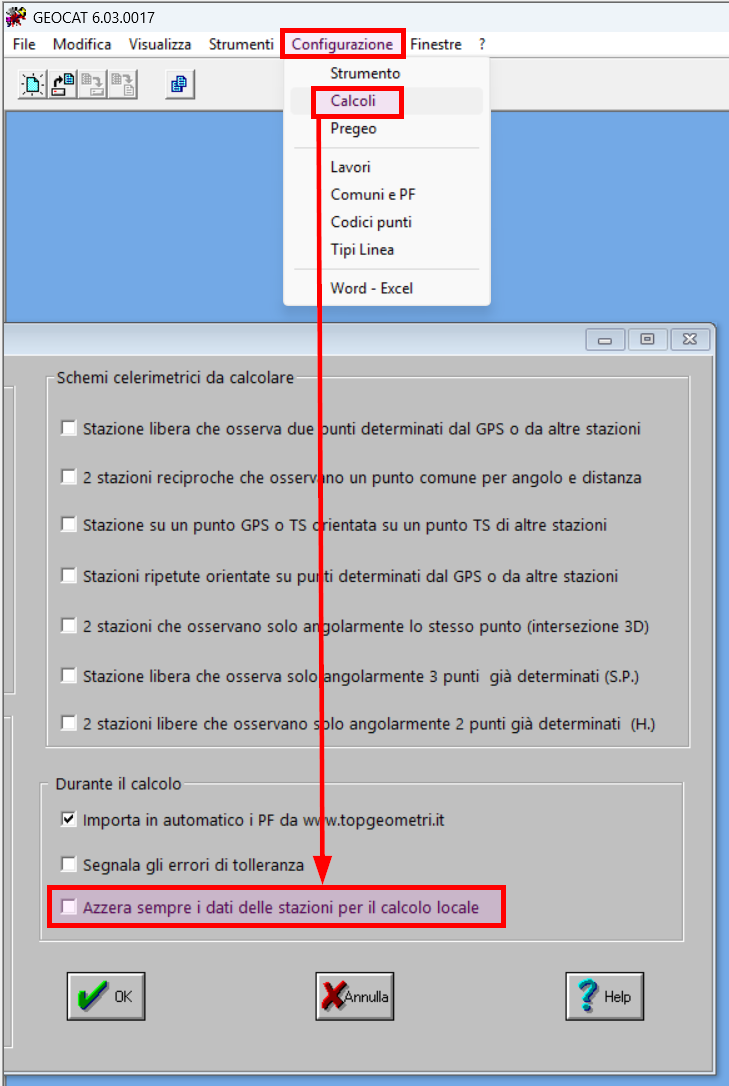

Attenzione: per ottenere le coordinate originarie è necessario che nella finestra Configurazione | Calcoli di Geocat sia deselezionata l’opzione Azzera sempre i dati delle stazioni per il calcolo locale:

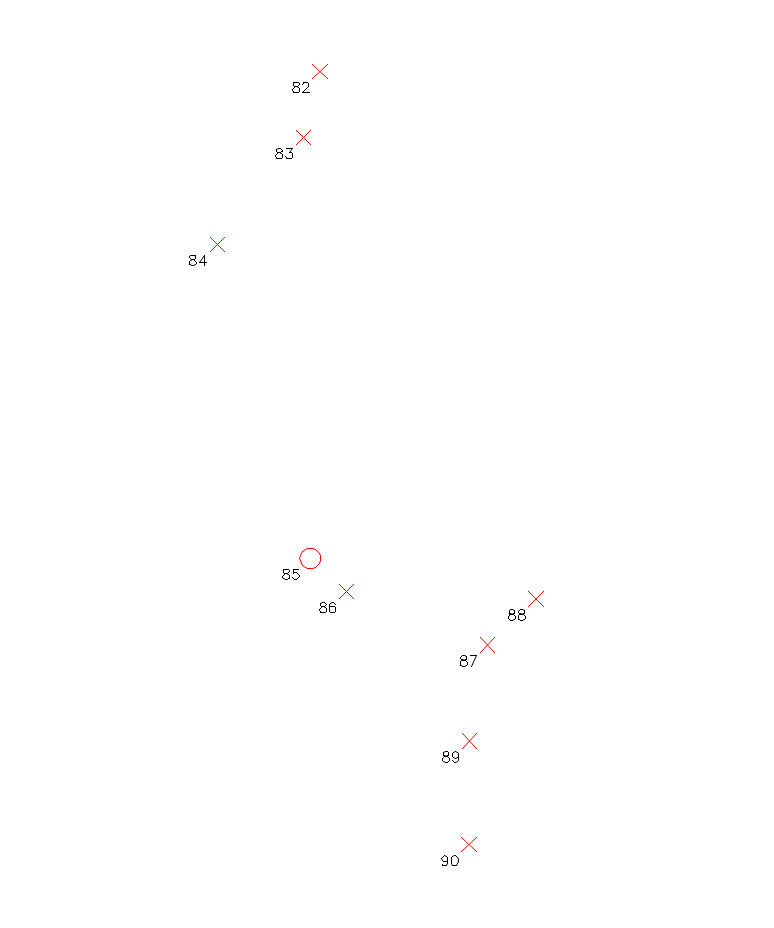

A questo punto, sul rilievo così importato si possono svolgere tutte le elaborazioni necessarie, come ad esempio il disegno CAD:
geom. Gianni Rossi
cell. 3202896417
Email: [email protected]
www.topgeometri.it
www.corsigeometri.it
Come aggiornarsi
Questo aggiornamento si scarica dal sito www.topgeometri.it al menù Software | Geocat. Come al solito va scaricata l’installazione completa se non avete ancora installato la versione 6.03, oppure l’aggiornamento 6.03.0017 se invece l’avete già installata. Lanciata l’installazione, se Windows dà il messaggio di protezione, bisogna cliccare su Ulteriori informazioni e poi su Esegui comunque.
