Ciao a tutti,
sul sito www.topgeometri.it è disponibile l’aggiornamento n. 23 di Geocat 6.03 (vedi alla fine Come aggiornarsi) che ottimizza il calcolo delle quote altimetriche nella procedura di sovrapposizione di due rilievi GPS anche quando questi sono stati eseguiti in modalità base-rover. Per comodità spiego l’intera operazione mediante un esempio.

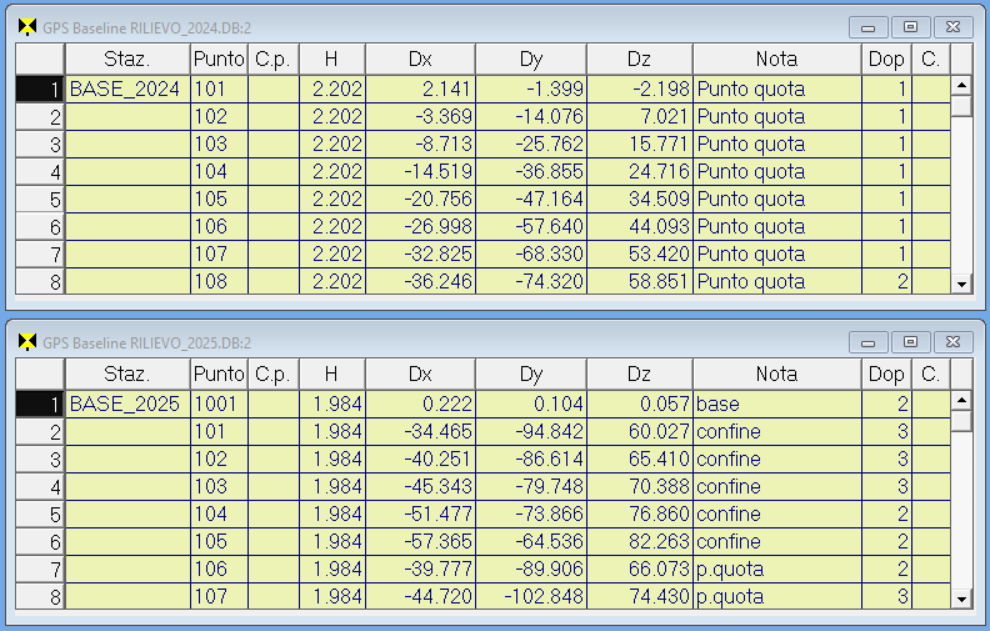

Consideriamo i seguenti due distinti rilievi GPS base-rover, RILIEVO_2024.DB e RILIEVO_2025.DB:
Questi due rilievi hanno in comune i seguenti punti (quelli indicati per primi sono di RILIEVO_2024.DB, quelli indicati per secondi sono di RILIEVO_2025.DB):
281 = 384
218 = 234

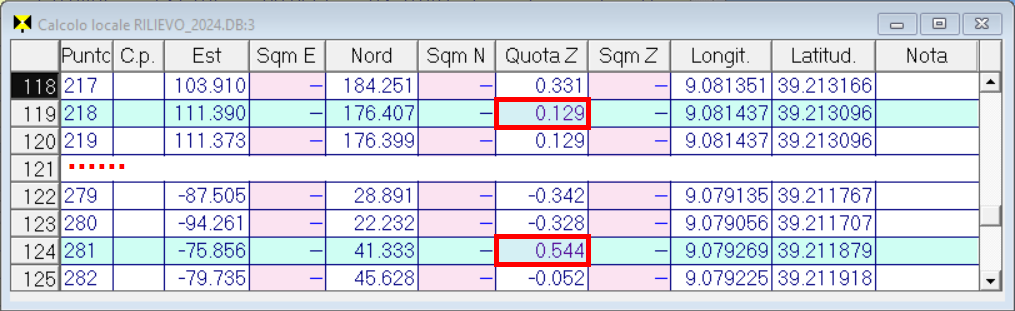

Attiviamo il calcolo del primo rilievo e prendiamo nota delle quote dei due punti:

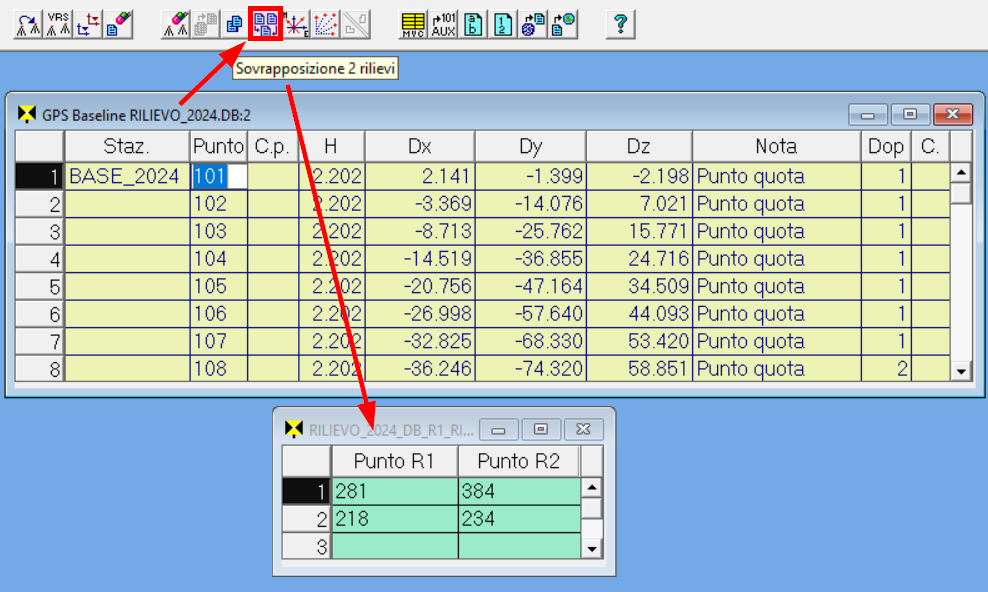

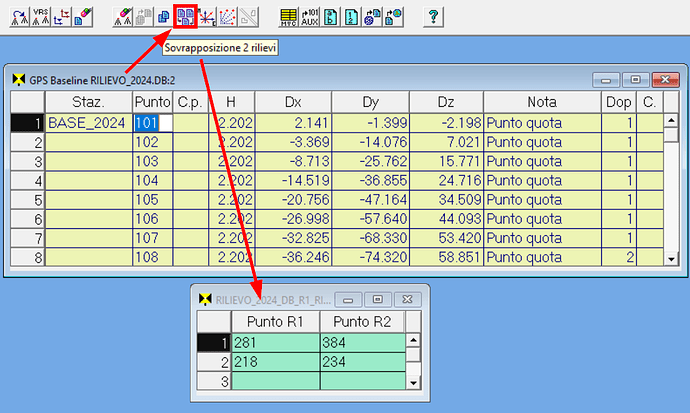

Ora ci posizioniamo sul primo rilievo RILIEVO_2024.DB nel quale vogliamo importare il secondo RILIEVO_2025.DB e attiviamo il comando (icona) Sovrapposizione 2 rilievi. Si apre la finestrella verde nella quale inseriamo i nomi dei due punti in comune:

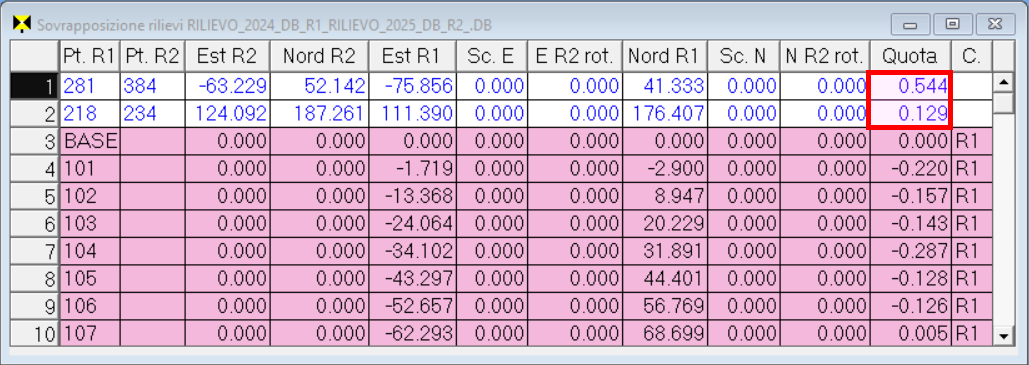

Dalla tabellina verde clicchiamo nuovamente l’icona Sovrapposizione 2 rilievi. Si apre la tabella magenta della rototraslazione ai minimi quadrati che riporta in alto le due righe bianche dei due punti in comune, mentre al di sotto troviamo tutti i punti del primo rilievo (indicati con R1 nella colonna C. più a destra) e poi tutti i punti del secondo rilievo (indicati con R2). Come evidenziato dall’immagine che segue, la quota dei due punti in comune è quella del primo rilievo vista sopra:

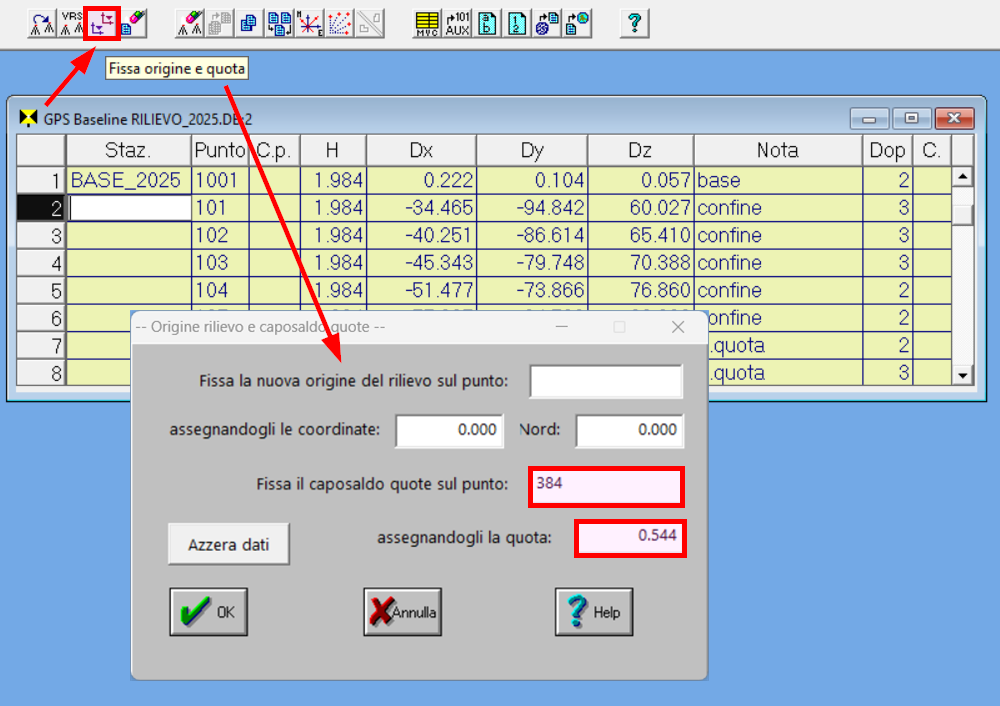

Torniamo a posizionarci sul secondo rilievo RILIEVO_2025.DB e attiviamo il comando Fissa origine e quota. Si apre la mascherina che permette di fissare la quota di caposaldo ad uno dei punti del rilievo. Su questa finestra Geocat ha automaticamente inserito il primo punto in comune, 384, assegnandogli la quota del corrispondente punto 281 del primo rilievo:
Ciò significa che il secondo rilievo ha le quote altimetriche coerenti con il primo.

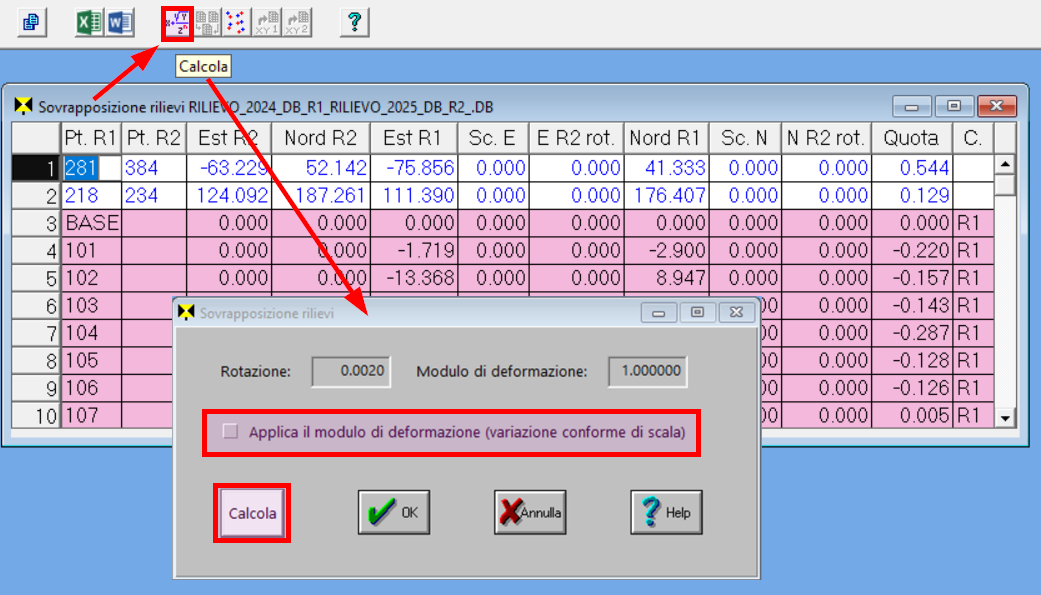

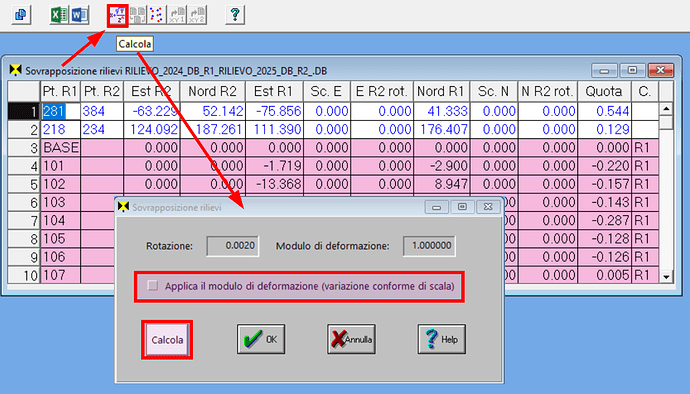

Torniamo sulla tabella della rototraslazione e attiviamo il calcolo dall’apposita icona Calcola. Si apre la relativa mascherina dalla quale deselezioniamo l’opzione Applica il modulo di deformazione (variazione conforme di scala), che non va applicata in quanto stiamo sovrapponendo due rilievi. Dopodiché clicchiamo il bottone Calcola per eseguire il calcolo della rototraslazione .

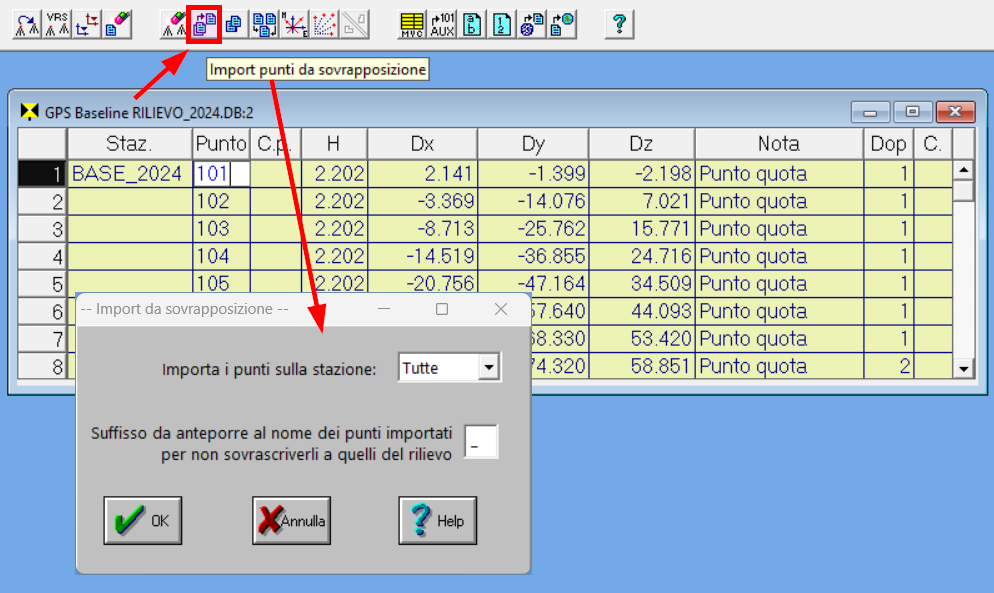

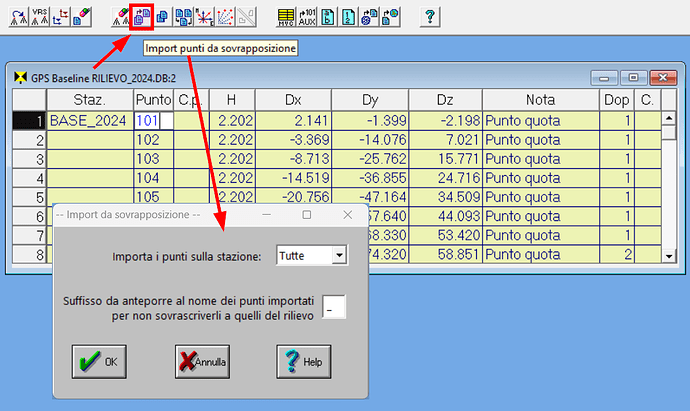

Fatto ciò, torniamo sulla tabella del primo rilievo e attiviamo il comando Import punti da sovrapposizione. Si apre la mascherina che ci chiede su quale stazione GPS importare i punti (in realtà quasi sempre c’è una stazione sola, quindi possiamo lasciare Tutte) e anche il suffisso da preporre al nome dei punti stessi (qui è il trattino basso). Questo suffisso serve a fare in modo che i punti del primo rilievo non vengano sovrascritti con i punti del secondo rilievo che hanno lo stesso nome ma che sono ovviamente punti diversi. Infine attiviamo l’import cliccando su OK.

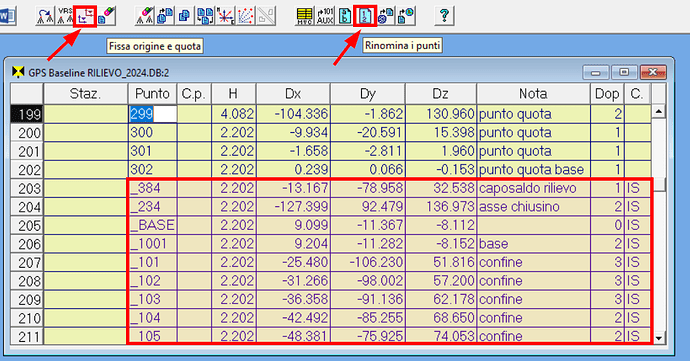

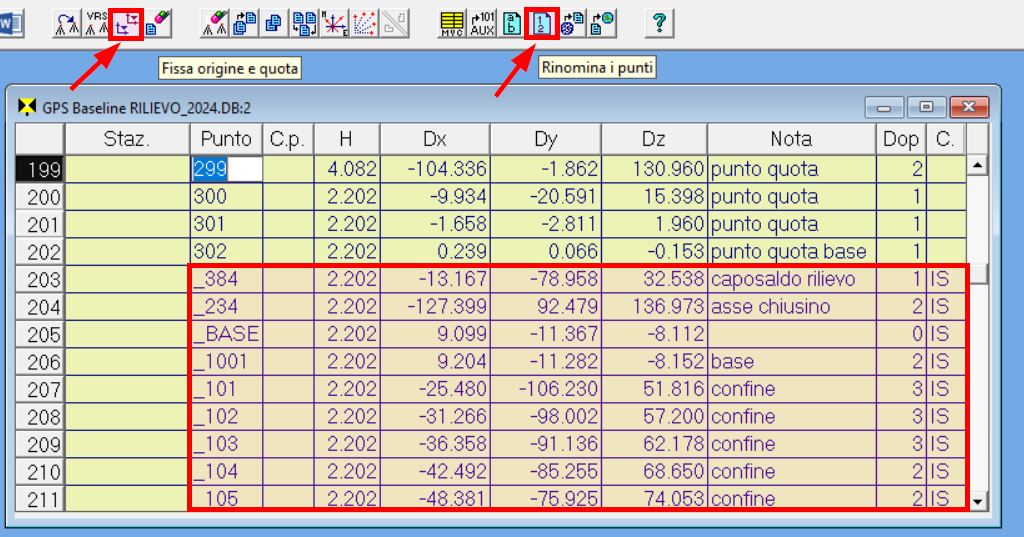

Scorrendo la tabella del rilievo vedremo, in coda ai suoi punti originali, i punti importati del secondo rilievo, riconoscibili sia dal suffisso (trattino basso) sia dalla sigla IS (import sovrapposizione) nella colonna C. a destra:

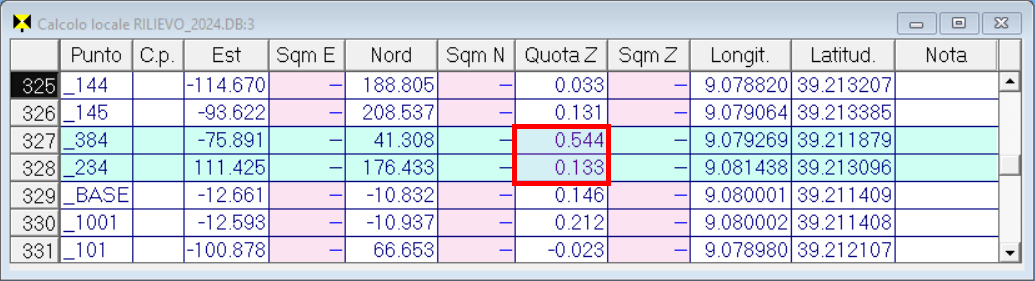

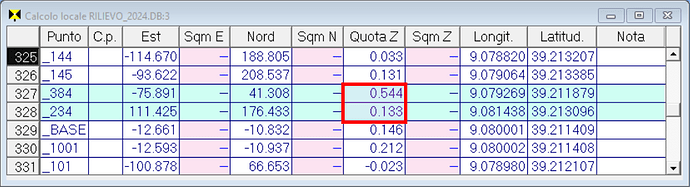

Rilanciamo ora il calcolo del rilievo unico così ottenuto e vediamo che le quote dei punti in comune del secondo rilievo, _384 e _234, sono rimaste pari ai valori dei corrispondenti punti del primo rilievo 281 e 218 (salvo qualche mm dovuto agli arrotondamenti di calcolo):

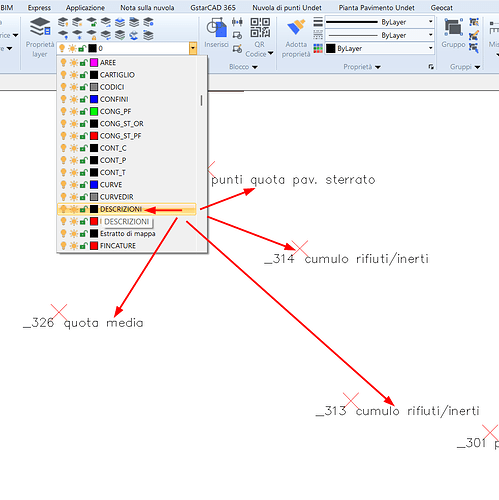

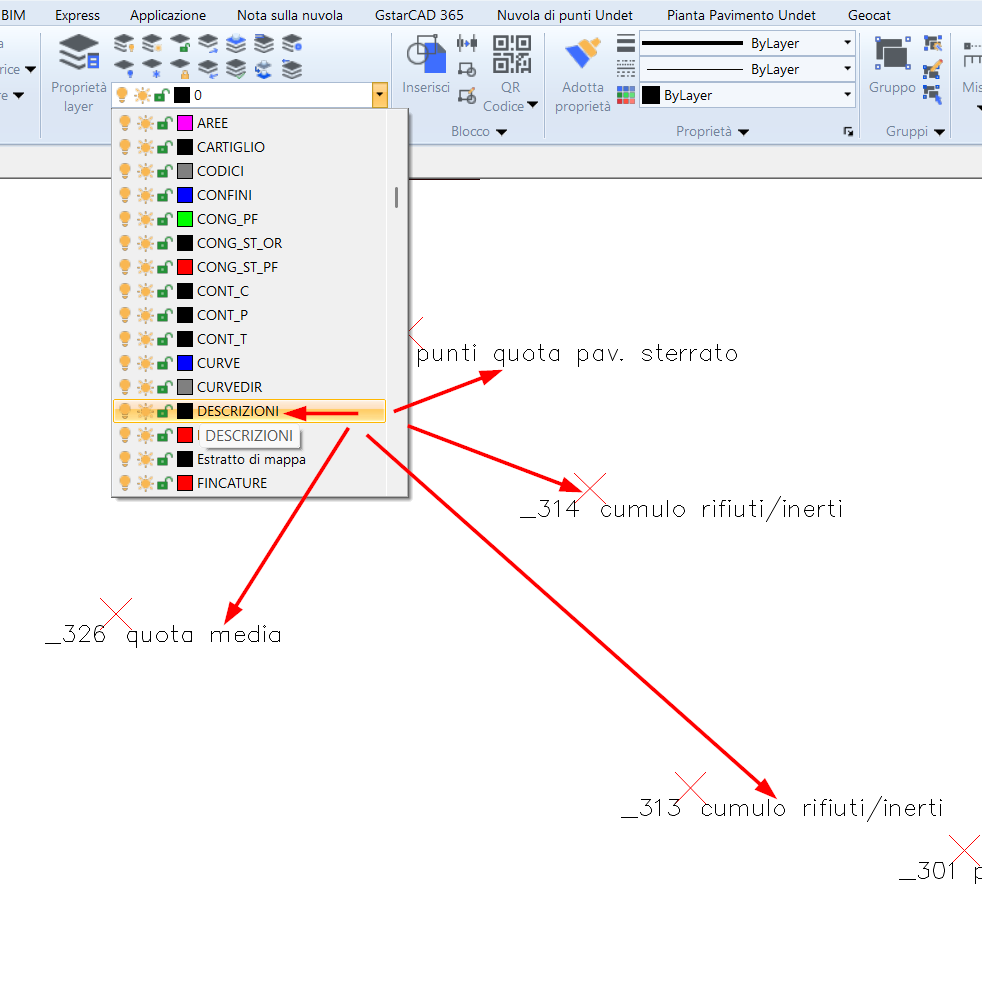

Naturalmente, su questo nuovo rilievo possiamo ora, se del caso, rinominare i punti dandogli un nome progressivo (comando Rinomina punti evidenziato nella tabella GPS sopra), oppure fissare un nuovo caposaldo per il calcolo delle quote (comando Fissa origine e quota). Così come possiamo generare il disegno CAD e procedere a tutte le elaborazioni necessarie, come se il rilievo fosse stato unico fin dall’inizio.
Ringrazio il geom. Gualtiero Sollai di Pimentel (Cagliari) per avermi fornito i rilievi e le note necessarie a implementare questa miglioria.
