Ciao a tutti,
ho il piacere di annunciarvi l’uscita della nuova versione Geocat 6.04 scaricabile da www.topgeometri.it seguendo le istruzioni riportate al paragrafo finale 4. Installazione di Geocat 6.04 alla fine di questo post. Qui di seguito descrivo le nuove prestazioni.
1. Geomap - Nuovo applicativo CAD + Geoportale Catastale Avanzato
Vuoi vedere all’opera Geomap? Iscriviti al:
Webinar gratuito (2 CFP) di martedì 30/12/2025 ore 15:00
Geocat 6.04 include Geomap, un nuovo software dedicato alla gestione delle mappe, sia raster che vettoriali, che può essere anche acquistato a parte rispetto a Geocat (vedi più avanti il paragrafo 2. Geomap acquistabile a parte).
Geomap si compone di due moduli:
-
un applicativo di GstarCAD per trattare le mappe nell’usuale ambiente CAD;
-
una serie di funzioni WMS avanzate sul Geoportale Catastale di www.topgeometri.it non incluse nella versione gratuita.
Geomap CAD

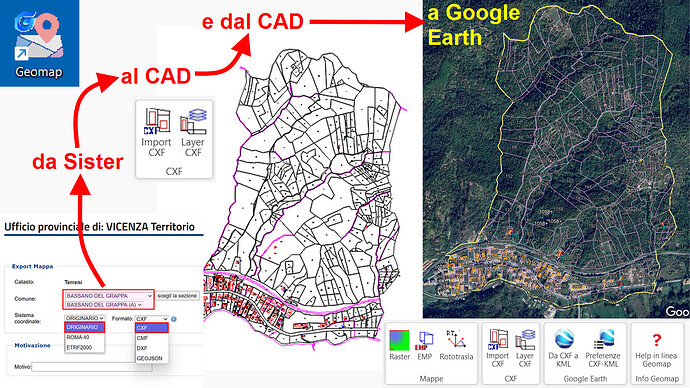

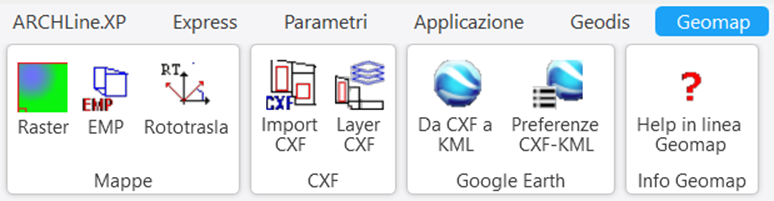

È l’applicativo di GstarCAD riprodotto qui sotto dedicato alla gestione delle mappe, sia quelle classiche in formato raster (come quelle d’impianto), sia le nuove mappe vettoriali che l’AdE ha recentemente reso scaricabili gratuitamente da Sister. In particolare, per queste ultime, si rivela molto utile il nuovo formato CXF coniato dall’AdE perché è molto più dettagliato del classico formato DXF.
Per le nuove mappe vettoriali dell’AdE Geomap permette di:
-

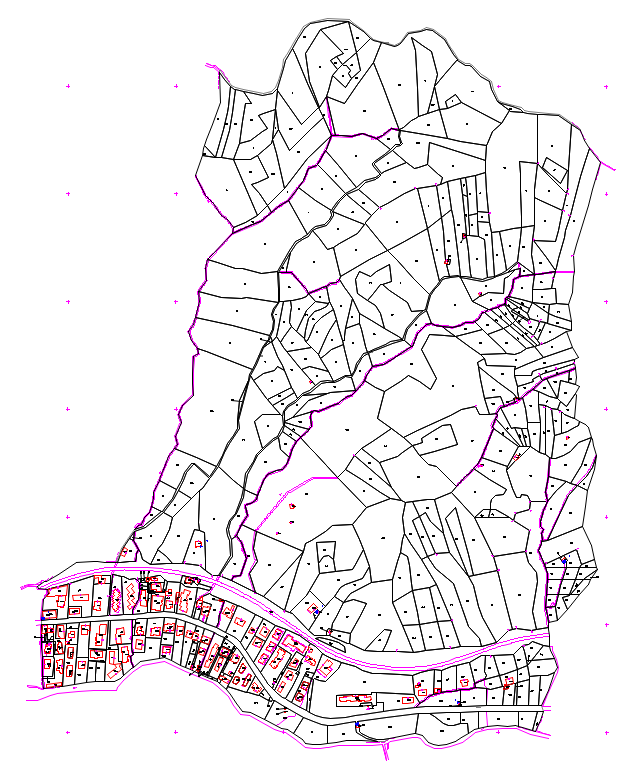

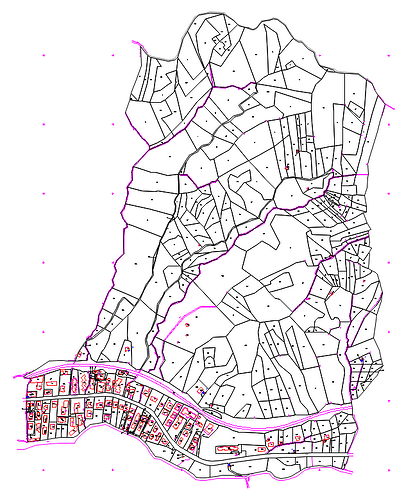

Importare la mappa CXF sul CAD: consente di valutare il lavoro da svolgere in maniera molto più accurata rispetto al normale file DXF, proprio per il maggiore dettaglio del formato CXF e la completa suddivisione in layer di tutte le entità cartografiche. È inoltre possibile sovrapporre alla mappa CXF i propri rilievi elaborati in coordinate catastali (da un software topografico come Geocat ma anche dallo stesso Pregeo) per un riscontro diretto di come le geometrie rilevate si collocano sulla cartografia catastale.
.
-

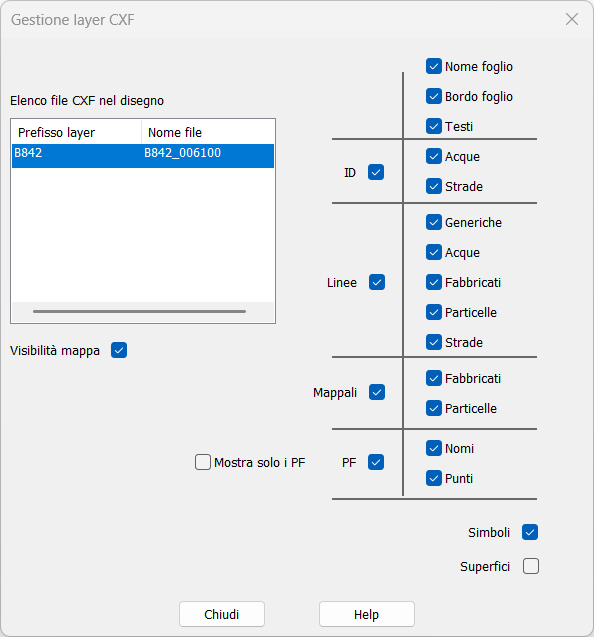

Gestire le entità cartografiche del CXF: permette di gestire con facilità le maggiori informazioni contenute nel DXF, grazie ad una comoda finestra di selezione delle entità cartografiche che esonera il Tecnico dalla complicazione di dover agire direttamente sui numerosi layer in cui sono suddivise.
.
-

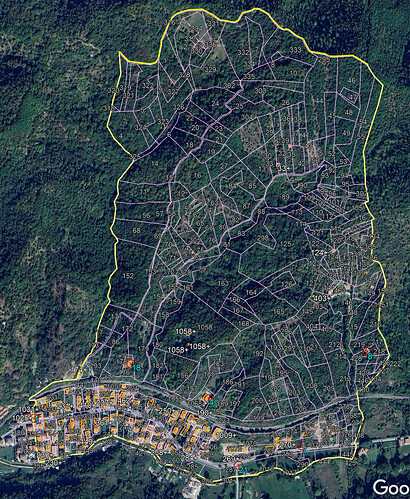

Esportare la mappa CXF su Google Earth : trasforma il CXF in KML (il formato di Google Earth) ed esporta direttamente la mappa vettoriale su Google Earth per un’accurata analisi del lavoro da svolgere sovrapponendo la mappa stessa sullo stato reale dei luoghi.
.
Potete vedere le prestazioni di cui sopra dal video seguente di un mio recente seminario online tenuto su www.corsigeometri.it dal titolo Le mappe catastali vettoriali rese disponibili (gratis) dall’AdE:
Per le mappe raster (esempio d’impianto) Geomap permette di:
-

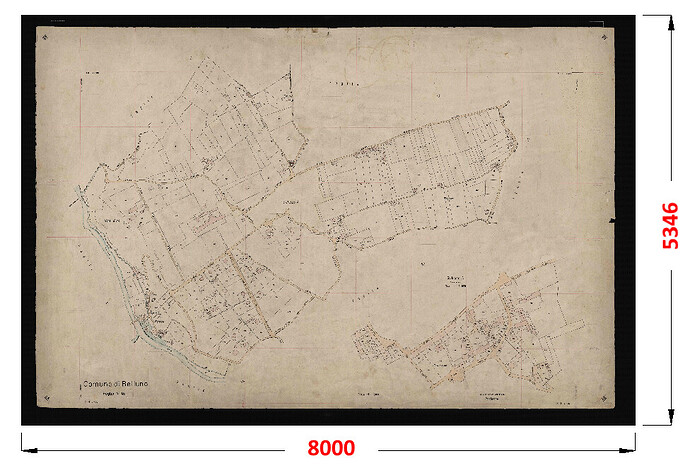

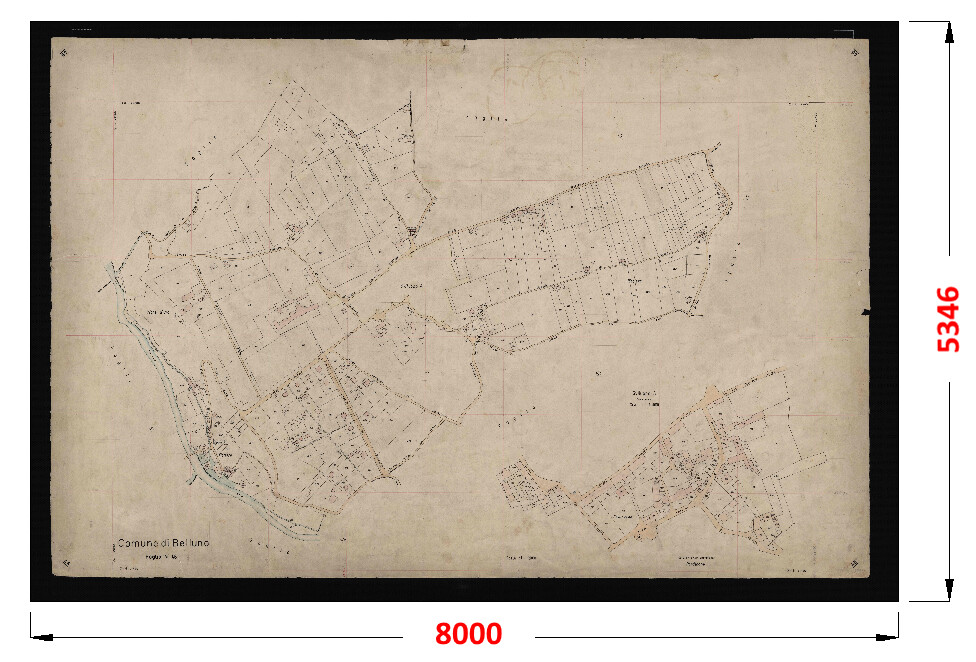

Importare il raster nelle sue dimensioni in pixel, anziché in “unità disegno” del CAD. Questo permette un’analisi corretta del rapporto pixel/metri una volta agganciata la mappa al rilievo mediante il comando Rototrasla (vedi sotto).
.
-

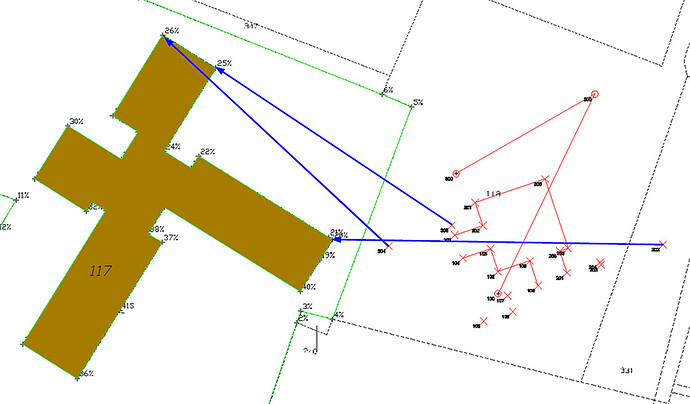

EMP per TM di Modesta Entità: Geomap importa nel disegno il PNG dell’estratto di mappa rilasciato dal Catasto con sovrapposte le entità vettoriali e i PF. È quindi possibile agganciare il proprio rilievo all’estratto di mappa mediante rototraslazione ai minimi quadrati per ricavare le coordinate da inserire nelle righe 8 del libretto Pregeo.
.
Guarda il video:
Come redigere un TM in deroga agganciando il rilievo da CAD

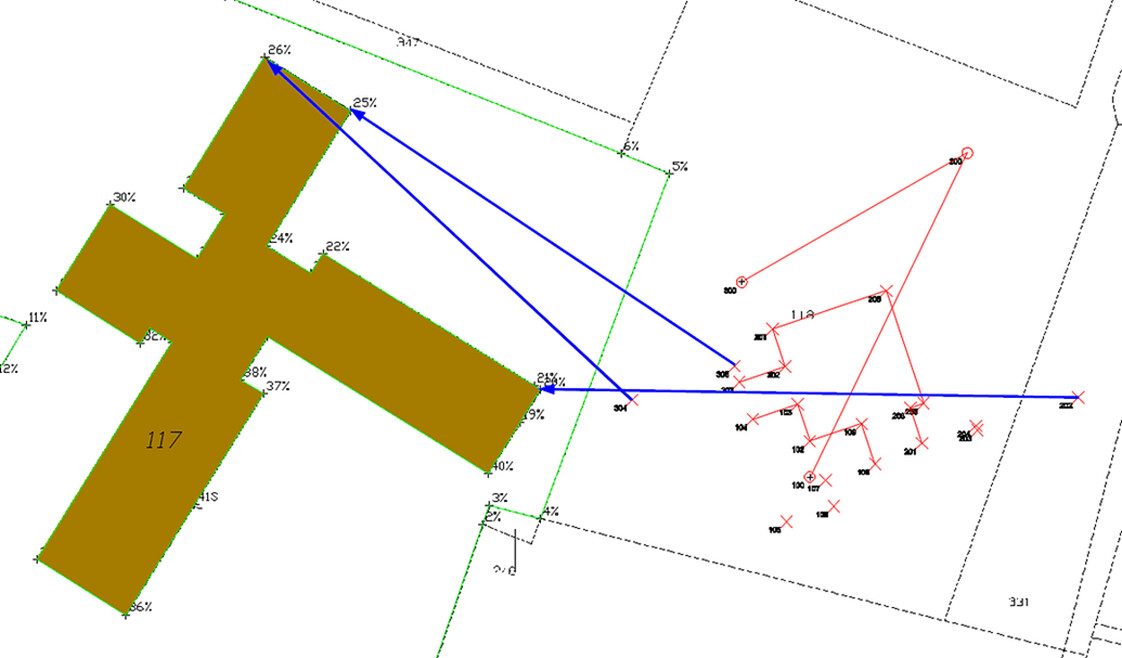

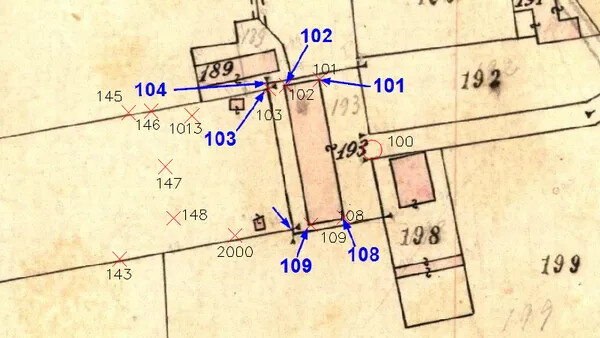

- Aggancio mappa-rilievo per rototraslazione: con il comando Rototrasla di Geomap queste mappe possono essere opportunamente rototraslate sul rilievo al fine di ricavarne gli estremi (coordinate) per tracciare sul posto le linee di mappa da riprodurre (esempio confini).
.
Guarda il video:
Rototraslazione mappa rilievo da CAD
Geomap WMS
Geomap include le seguenti prestazioni WMS avanzate del Geoportale Catastale di www.topgeometri.it, non disponibili nella versione gratuita.
-

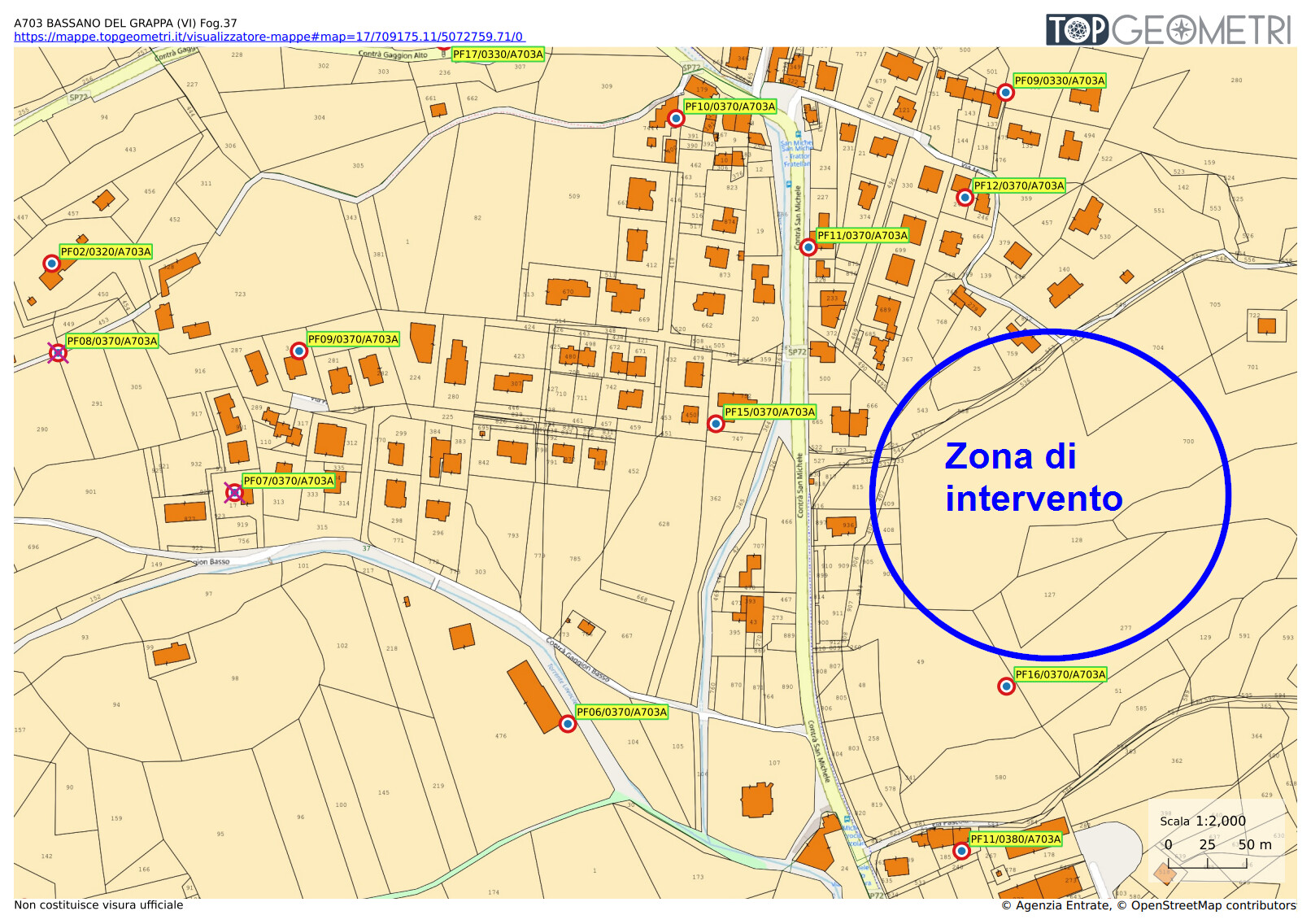

Stampa in scala su PDF per grandi formati: Il Geoportale Catastale di TopGeometri permette di ottenere la stampa in scala su file PDF della porzione di mappa desiderata. Questa prestazione è gratuita per il formato foglio A4, mentre gli abbonati a Geomap possono ottenere anche i formati A3, A2, A1. Il PDF può essere stampato su carta oppure trasmesso a terzi (colleghi, committente, ecc.), eventualmente anche dopo averlo modificato (mediante un software apposito), con evidenziazioni o altre note aggiuntive, e riporta un utilissimo link che permette al destinatario, cliccandolo, di aprire il geoportale esattamente su quella zona.
.
-

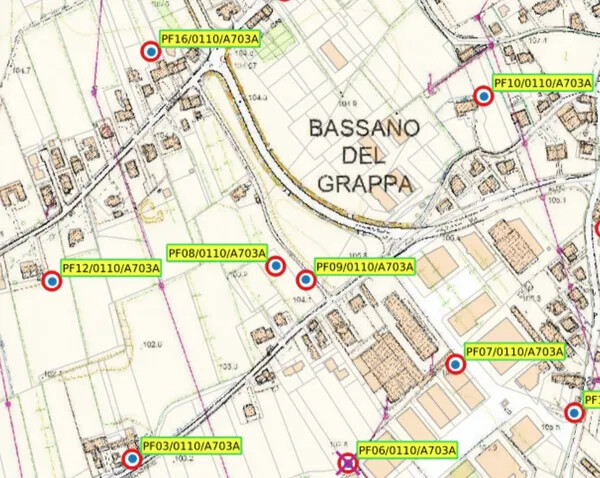

Cartografie pubbliche e di Enti Territoriali: oltre a OpenStreetMap e Google Earth, Geomap permette di inserire come sfondo, in trasparenza sulla mappa catastale, anche le seguenti altre cartografie: CTR Regionali; Ortofoto 2012, 2006, 2000, 1994-1998, 1988-1989; Cartografia IGM 25000; Geoportale MITE Italia; Atlante Stradale De Agostini 1 : 250000. Non solo, impostando gli opportuni parametri (URL e Codice SRS), l’utente Geomap può inoltre importare cartografie WMS o WMTS di Enti Pubblici come ad esempio i piani urbanistici di Comuni o di altri enti territoriali.
.
-

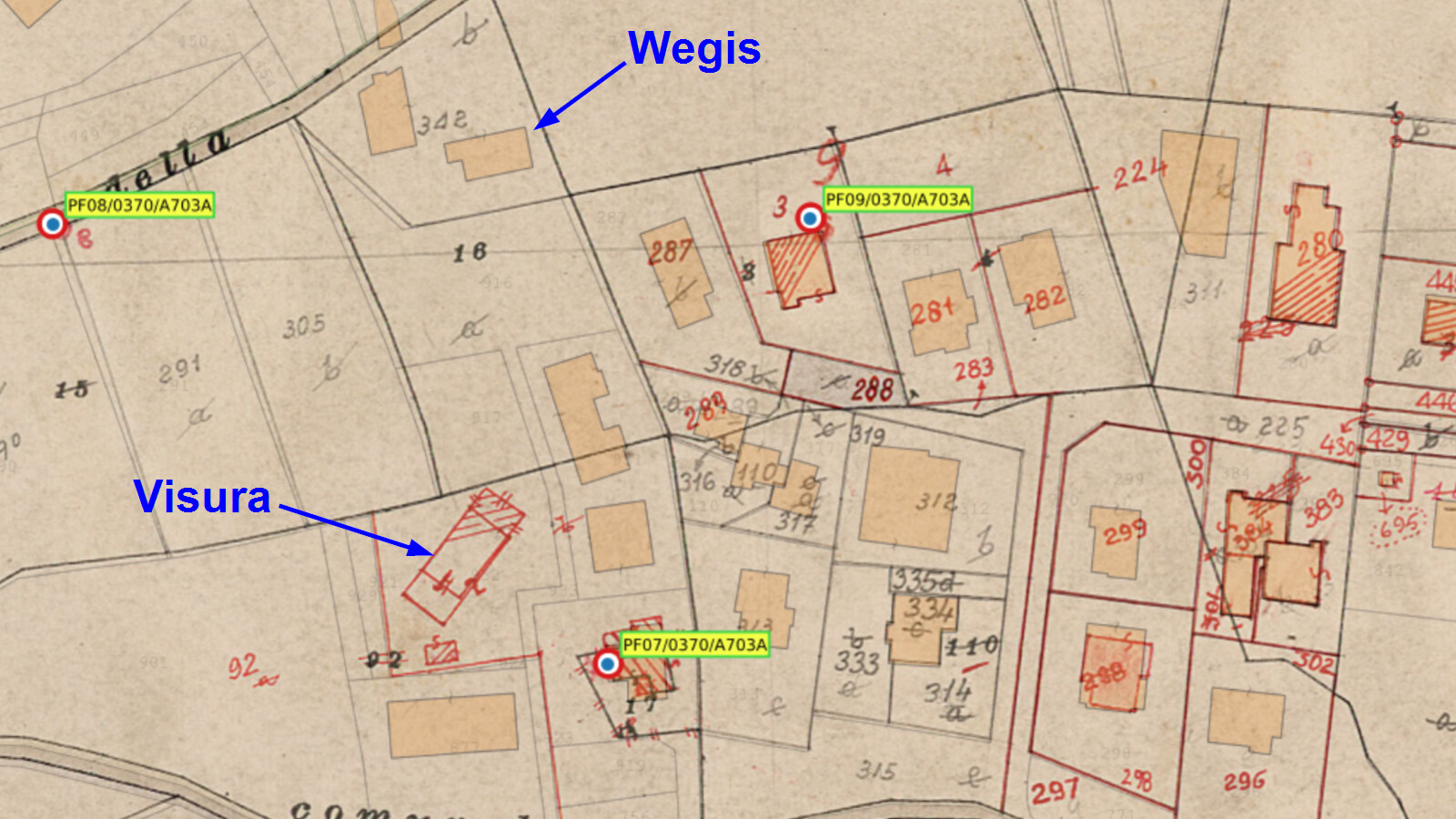

Mappe raster sopra la cartografia catastale: gli abbonati a Geomap possono sovrapporre alla cartografia catastale le mappe raster georeferenziate (con il software CorrMap o con altri software) per valutare la corrispondenza o meno di tali supporti rispetto alla cartografia catastale aggiornata. Ad esempio, nel caso di mappe d’impianto, questa sovrapposizione è utilissima per lo studio preventivo del rilievo da svolgere perché permette di verificare, ancor prima di uscire, l’esistenza o la modifica di vecchi fabbricati utili come punti di inquadramento.
.
-

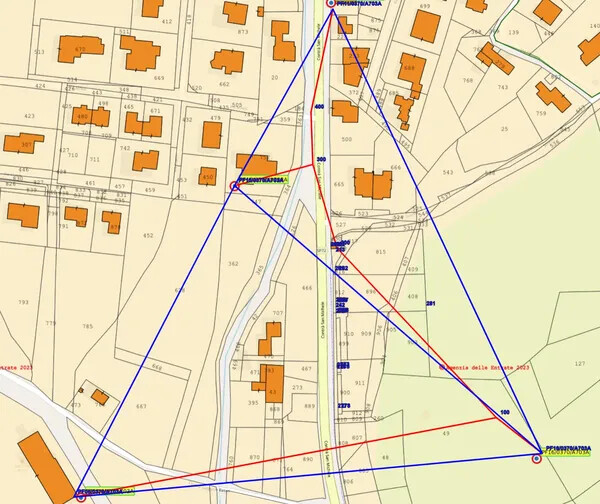

Rilievi topografici sopra la cartografia catastale: Geomap importa e sovrappone alla cartografia catastale i rilievi topografici (elaborati con il software Geocat o con altri software) con tutte le loro entità (punti, contorni, PF e loro congiungenti, congiungenti stazioni, ecc.). Questa prestazione permette al Tecnico di valutare la conformità o meno delle geometrie rilevate rispetto alla mappa catastale e di come queste saranno recepite dalla cartografia stessa.
.
Potete vedere le prestazioni di cui sopra dal video seguente di un mio recente seminario online tenuto su www.corsigeometri.it dal titolo Il Geoportale Catastale con gli strumenti avanzati per il Geometra:

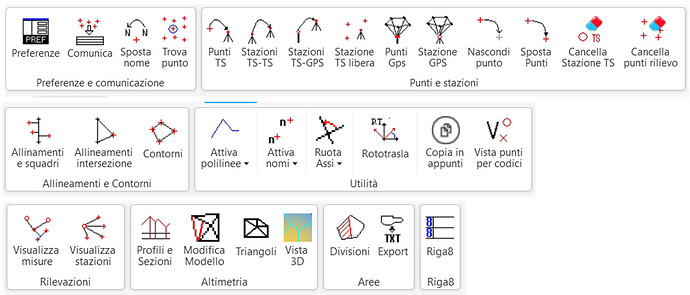

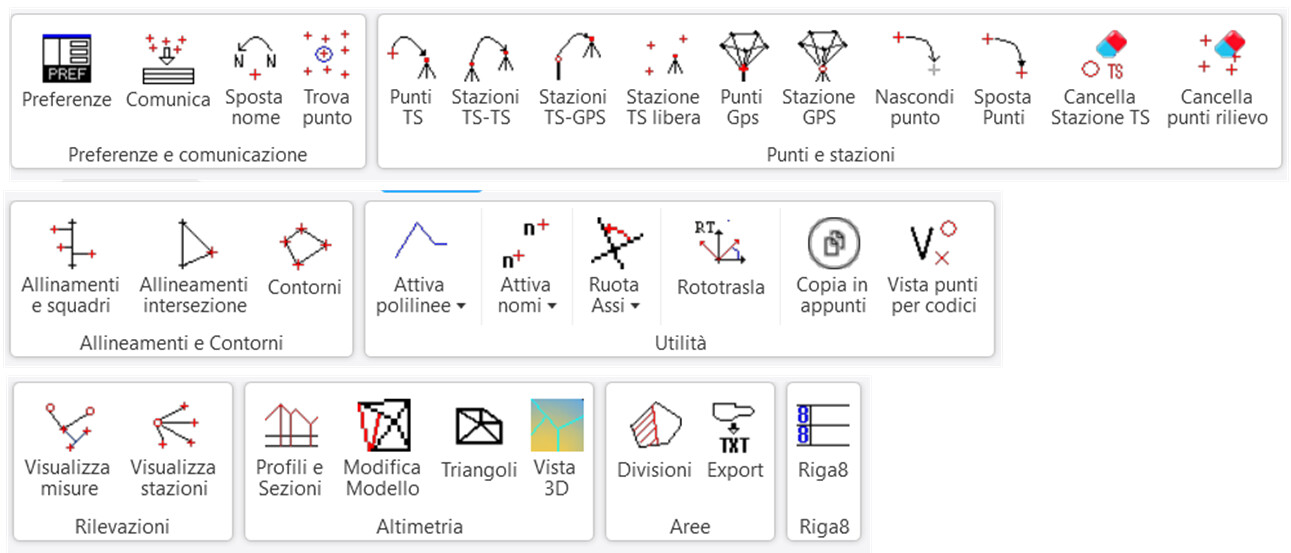

N.B.: per rendere più chiara la gestione degli applicativi CAD abbinati a Geocat, considerato che Geomap è acquistabile a parte, l’applicativo dedicato alla gestione dei rilievi elaborati da Geocat è stato rinominato in Geodis (che in realtà era il nome originario) e contiene tutti i precedenti comandi:
2. Geomap acquistabile a parte
Come detto all’inizio, per chi non è interessato al software Geocat, Geomap è acquistabile a parte con l’abbonamento MAP di www.topgeometri.it attualmente in promozione al prezzo di 60 € anziché 120 € grazie all’offerta valida fino al 31/01/2026 presente su www.topgeometri.it.
Come per Geocat, Geomap viene fornito unitamente alla versione di GstarCAD limitata ai disegni topografici e cartografici, non è quindi necessario possedere AutoCAD o altri CAD. Tuttavia, se l’utente possiede invece la versione completa di GstarCAD Pro o Plus 2024, 2025, 2026, l’applicativo si installa su quest’ultimo.
3. GstarCAD 2026
Geocat e Geomap 6.04 sono ora abbinati a GstarCAD 2026, sia nella versione limitata ai disegni topografici e cartografici, sia nella versione completa di GstarCAD Pro o Plus 2024, 2025, 2026.
4. Installazione di Geocat / Geomap 6.04
A seconda della licenza acquistata (Geocat o Geomap), scaricate dal sito www.topgeometri.it:
-
Geocat 6.04 attivando il menù SOFTWARE | Geocat cliccando su Scarica Geocat, oppure
-
Geomap 6.04 dal menù SOFTWARE | Geomap cliccando su Scarica Geomap;
Confermate i dati della form che si apre, spuntando l’opzione Ho letto e accettato la Privacy Policy. Dalla pagina successiva cliccate su Scarica Geocat o Scarica Geomap (attenzione: non Scarica aggiornamento da versione precedente). Una volta scaricato il file di setup, attivatelo con doppio clic.
Geocat 6.04 va a sostituirsi alla versione 6.03, ma questo non deve suscitare perplessità a quelli di voi che temono di incontrare difficoltà ogni volta che si passa ad una nuova versione. Geocat 6.04, infatti, mantiene intatta tutta l’operatività della versione precedente alla quale aggiunge semplicemente le nuove funzionalità. Non avete dunque motivo di preoccuparvi se inizialmente non avrete il tempo per sperimentare le novità, vi basterà continuare a utilizzare le funzioni già note, rinviando l’utilizzo di quelle nuove ad un secondo momento.
L’installazione di Geocat 6.04 installa automaticamente anche il nuovo applicativo Geomap. Mentre, se si è acquistato il solo Geomap, questo viene installato a parte. Come già accennato, in entrambi i casi possono verificarsi due situazioni:
Se siete in possesso di GstarCAD versione completa
Se nel computer è installato GstarCAD Pro o Plus 2024, 2025, 2026, cioè la versione completa del CAD, l’installazione si limita a caricare (o sostituire) su tale versione i nuovi applicativi Geomap e Geodis.
Se non siete in possesso di GstarCAD
In questo caso viene installato GSCAD 2026, cioè la versione limitata alle funzionalità necessarie per i disegni topografici e cartografici con inclusi ovviamente gli applicativi Geodis e/o Geomap.
Per qualsiasi chiarimento scrivete qui rispondendo a questo post oppure contattatemi ai recapiti che trovate in calce.
14/12/2025
geom. Gianni Rossi
