Geocat 6.05 è in fase di beta test. Chi desidera provarlo in anteprima può scaricare il setup da qui: Setup_Full_Geocat_6.05.0001.exe (circa 700 MB). Eventuali problemi o suggerimenti potete segnalarli scrivendomi a gianni.rossi@topgeometri.it oppure rispondendo qui. Il rilascio sul sito è previsto al termine dei test.
Ciao a tutti,
come descritto nel topic:
Geocat 6.05 calcola la quota sul livello del mare dei punti rilevati con il GPS ma, per raggiungere la massima precisione in tutta Italia, mi serve la collaborazione di colleghi che operano nelle diverse Regioni. Sarò lieto di ricompensare chi aderirà con 2 mesi gratis di licenza di Geocat 6.05 (se siete già utenti Geocat, la licenza vi verrà prorogata di 2 mesi).
Perché serve la vostra collaborazione
Con Geocat 6.05 chi non dispone dei grigliati IGM (costano 90 € + IVA ciascuno) ottiene la quota s.l.m. dal modello globale EGM2008, già incluso nel software. Questo modello è però riferito a un geoide planetario e non alla rete di livellazione italiana, quindi le quote che ne derivano differiscono da quelle ufficiali di una quantità pressoché costante in una stessa zona, ma diversa da zona a zona.
Per questo Geocat 6.05 applica alle quote EGM2008 un offset impostabile in Configurazione | Calcoli. Il valore predefinito è 0.480 m ed è stato determinato sui soli rilievi finora disponibili, tutti eseguiti nella fascia Pedemontana Veneta. Per le altre zone d’Italia non ho ancora dati sufficienti, ed è qui che potete aiutarmi.
Cosa vi chiedo
Un rilievo GPS, anche già eseguito in passato, che soddisfi almeno una di queste condizioni:
- comprenda un punto di quota ortometrica nota (caposaldo di livellazione IGM, vertice IGM95 o di una rete regionale/comunale dotato di quota s.l.m., qualsiasi altro punto di cui abbiate la monografia con la quota ufficiale);
- ricada in una zona di cui abbiate acquistato il grigliato IGM (file GK2).
Nel primo caso il punto deve essere stato rilevato direttamente (antenna sul caposaldo, altezza strumentale misurata) e con soluzione fixed.
Con tale rilievo (o più rilievi) potete poi procedere in due modi:
1. Inviarmi il rilievo
Vale solo se il rilievo comprende un caposaldo di quota nota; chi dispone del solo grigliato IGM segua il modo 2.
Mandatemi via mail a gianni.rossi@topgeometri.it:
- il file DAT di Pregeo del rilievo;
- la monografia del caposaldo, o comunque la sua quota ufficiale e la fonte.
2. Operare direttamente con Geocat
Inviatemi una mail a gianni.rossi@topgeometri.it, vi rilascerò subito la licenza gratuita di 2 mesi di Geocat (oppure vi prolungherò la licenza attuale se ne siete già in possesso). Scaricate il setup da qui: Setup_Full_Geocat_6.05.0001.exe (circa 700 MB) e, una volta scaricato, avviatelo con doppio clic.
La verifica che vi chiedo di fare cambia a seconda che disponiate di:
- un rilievo con un caposaldo di quota nota, reperita da monografia o comunque da fonte ufficiale;
- il grigliato IGM (file GK2) della zona in cui ricade il rilievo.
a) Rilievo con caposaldo di quota nota
Lanciate Geocat e …

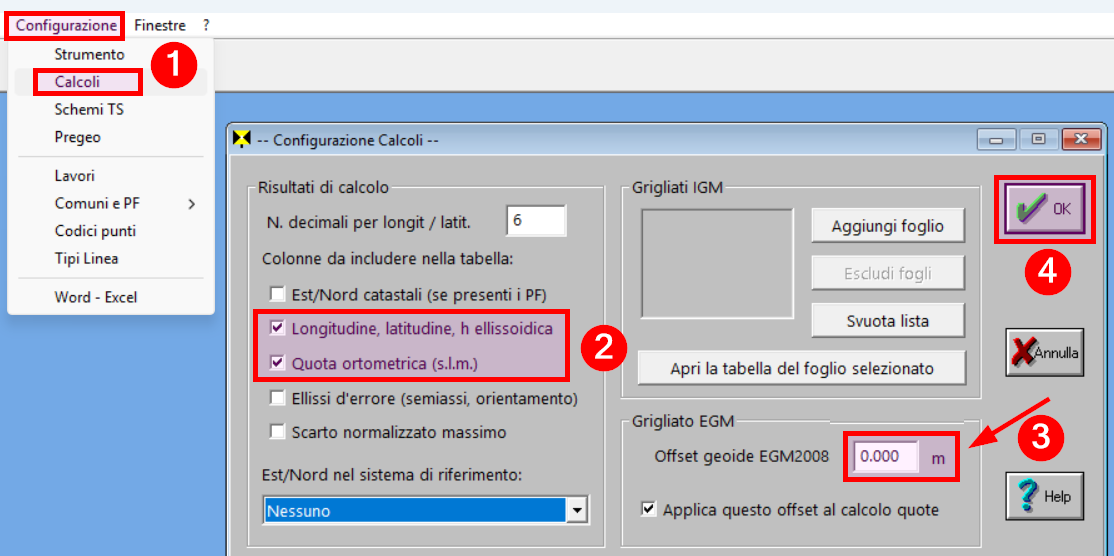

- attivate il menù Configurazione | Calcoli;
- selezionate le due opzioni evidenziate;
- nella cella Offset geoide EGM2008 sostituite il valore 0.480 con 0 (zero);
- confermate con OK.
Poi …

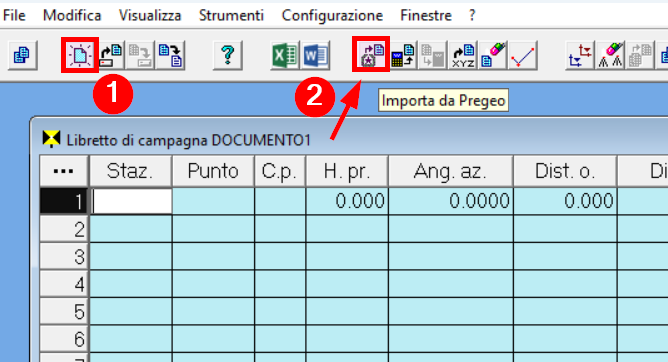

- cliccate l’icona Nuovo, si apre la tabella azzurra dei rilievi TS;
- cliccate sull’icona Importa da Pregeo e selezionate il file DAT di un vostro rilievo GPS o GPS + TS.
Quindi …

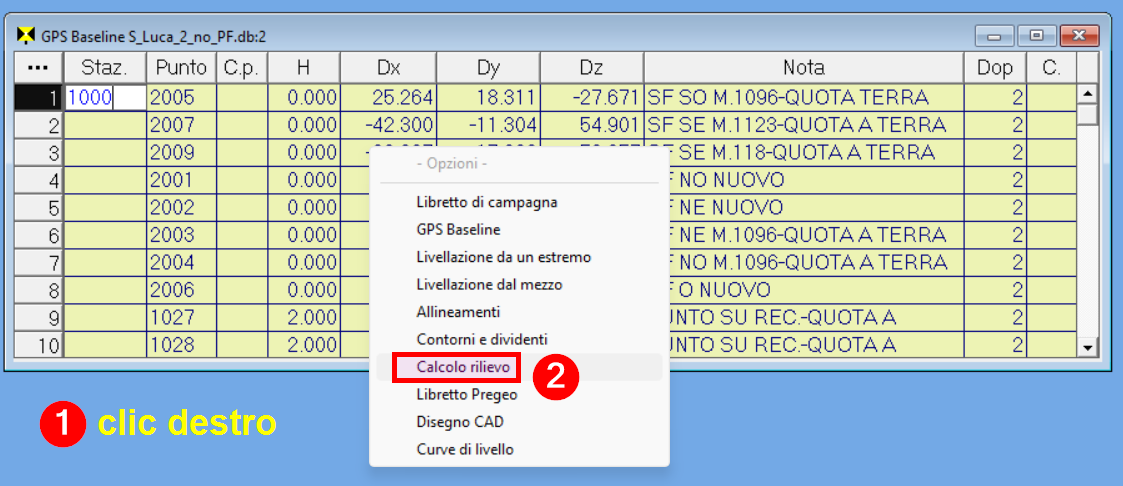

- fate clic destro su un punto qualsiasi, si apre il menù contestuale;
- attivate Calcolo rilievo.

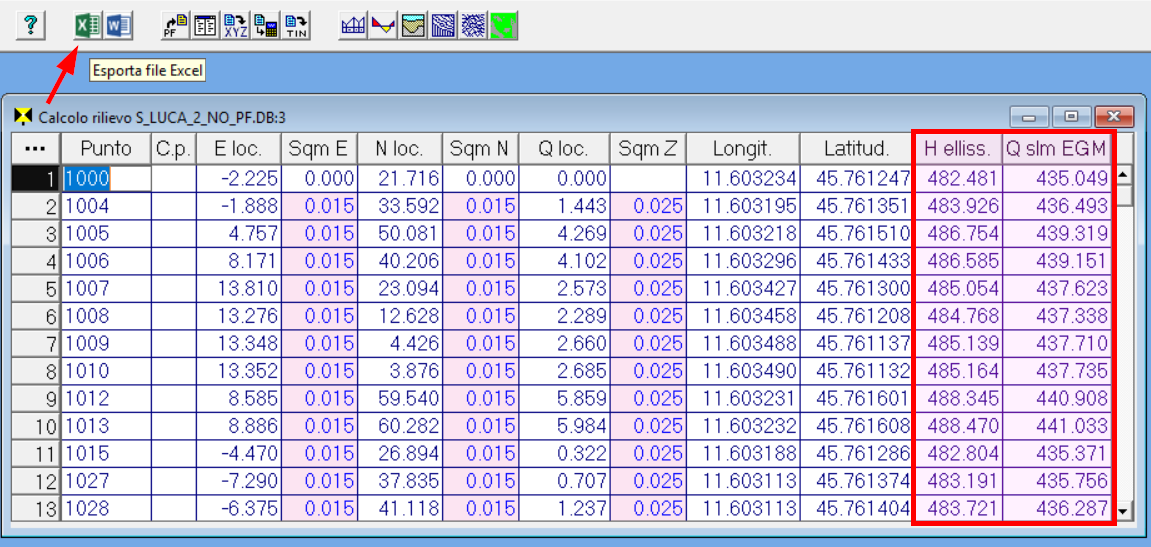

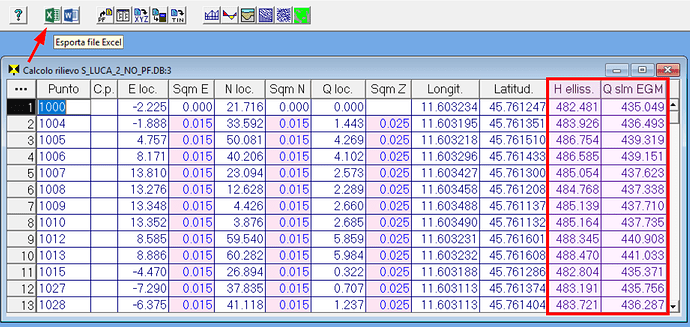

Si apre la tabella dei risultati: il dato che mi interessa è la differenza tra la quota ufficiale del caposaldo e la Q slm EGM calcolata da Geocat su quel punto. Per inviarmi l’intera tabella, cliccate l’icona Esporta file Excel:
Mandatemi quindi via mail a gianni.rossi@topgeometri.it:
- il file XML che vi viene salvato;
- il nome con cui il caposaldo compare nel rilievo;
- la monografia del caposaldo, o comunque la sua quota ufficiale e la fonte.
b) Rilievo in zona coperta da grigliato IGM (file GK2)
In questo caso non serve un caposaldo: mi interessa la differenza tra le due quote calcolate da Geocat su tutti i punti del rilievo, purché questo ricada nel foglio del grigliato.
Lanciate Geocat e seguite gli stessi passaggi del caso precedente. Nella tabella dei risultati verrà riportata la colonna Q slm EGM come sopra: esportate il file XML per Excel.
Dopodiché, tornate nella finestra Configurazione | Calcoli e …

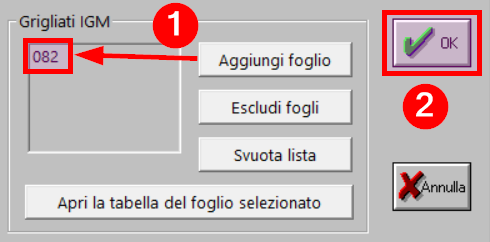

- cliccate su Aggiungi foglio e selezionate il file GK2 del foglio in cui ricade il rilievo: questo verrà inserito nella lista Grigliati IGM e contemporaneamente si aprirà la tabella dei valori di ondulazione del geoide, che potete chiudere;
- confermate con OK.

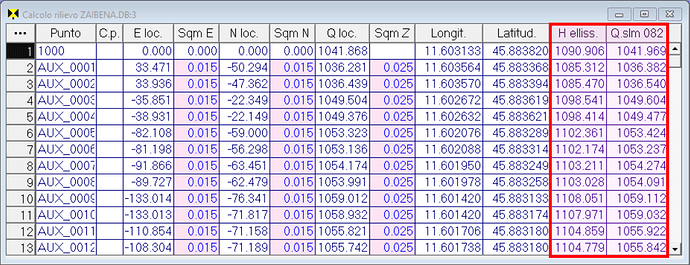

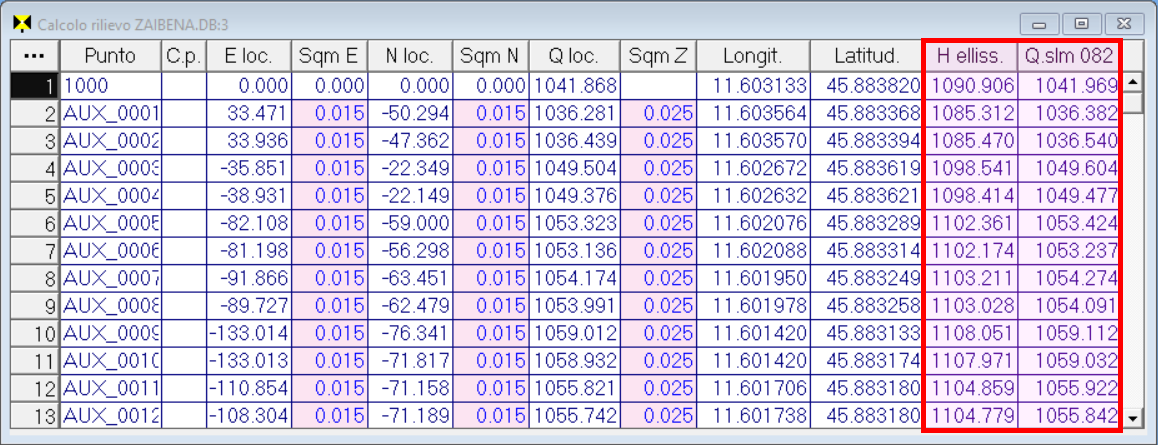

Fatto ciò, ripetete il calcolo del rilievo. Nella tabella dei risultati, al posto di Q slm EGM, ci sarà la colonna Q.slm 082, dove 082 è il nome del grigliato IGM caricato in Geocat:
Esportate il file XML per Excel anche di questa tabella, dandogli un nome diverso dal primo perché non lo sovrascriva, e mandatemi i due file via mail a gianni.rossi@topgeometri.it.
N.B. Se siete già utenti Geocat e avete il grigliato già caricato, il primo calcolo vi darebbe subito la colonna Q.slm 082: prima di eseguirlo cliccate quindi Escludi fogli nella finestra Configurazione | Calcoli e, per il secondo calcolo, cliccate Riattiva fogli anziché Aggiungi foglio.
Cosa ne ricaveremo tutti
Con i vostri rilievi determinerò l’offset zona per zona e lo pubblicherò qui sul forum, in modo che chiunque possa ottenere quote s.l.m. attendibili anche senza acquistare i grigliati IGM.
Nel frattempo, chi ha un caposaldo nel proprio rilievo può già determinare l’offset da sé: con l’offset azzerato come indicato sopra, è la differenza tra la quota della monografia e la Q slm EGM calcolata da Geocat su quel punto. Esempio:
- monografia 125.340
- Geocat 124.860
- offset = 125.340 − 124.860 = 0.480
Il valore così ottenuto va poi inserito nella cella Offset geoide EGM2008, al posto dello zero.
Per qualsiasi chiarimento scrivete qui rispondendo a questo post oppure contattatemi ai recapiti che trovate in calce.
geom. Gianni Rossi
